Каскадные холодильные машины

Для достижения сверхнизких температур, недостижимых в одном классическом цикле, инженеры комбинируют независимые холодильные контуры в единую систему. Каскадные холодильные машины представляют собой инженерное решение, где два или более отдельных холодильных цикла, работающих на разных хладагентах, термодинамически связаны через теплообменник-конденсатор испарителя.

В этой конструкции конденсатор нижней (низкотемпературной) ступени отводит теплоту не в окружающую среду, а непосредственно в испаритель верхней (высокотемпературной) ступени, которая, в свою очередь, рассеивает её через свой конденсатор. Такой подход позволяет преодолеть фундаментальные ограничения, связанные с критическим давлением хладагента и предельно низкой температурой его кипения в одном контуре, обеспечивая стабильное и эффективное охлаждение вплоть до криогенных областей. Применение каскадных систем актуально в климатических камерах для экстремальных испытаний, науке и высокотехнологичных производствах, где требования к температурному режиму выходят за рамки возможностей традиционных агрегатов.

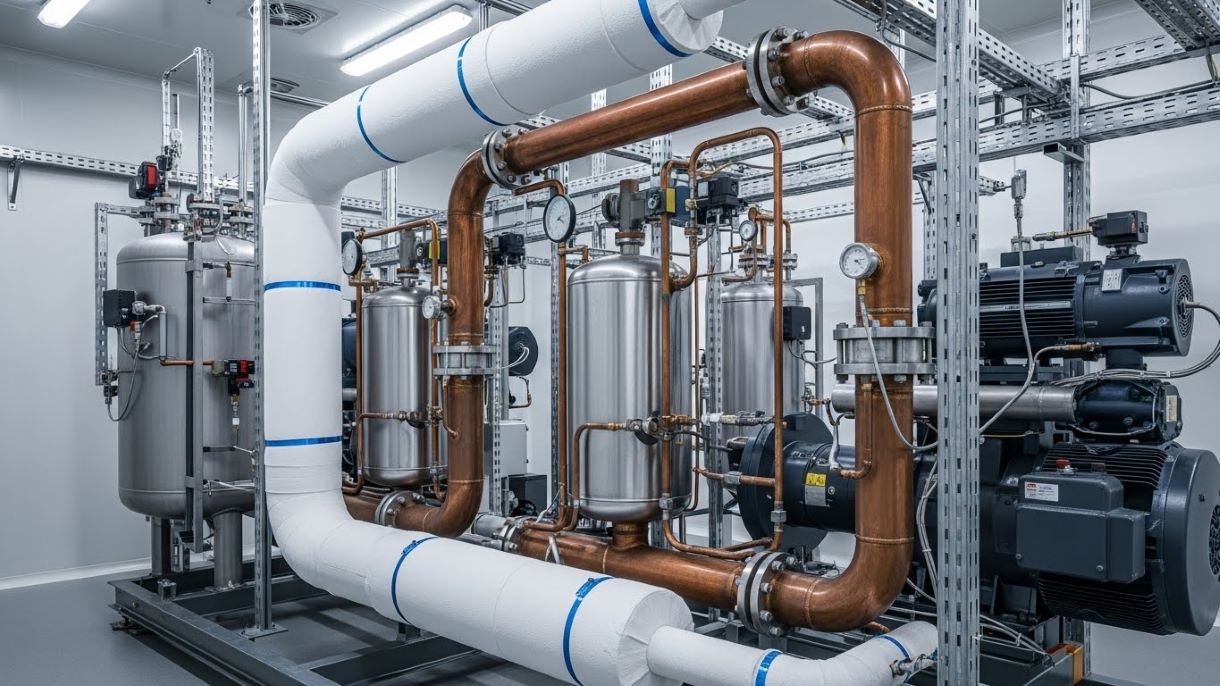

Конструкция и компоненты каскадной холодильной установки

Сердцем системы выступают два независимых контура. Верхний каскад работает на таком хладагенте высокого давления, как R22, а для нижнего каскада применяют вещество с более низкой температурой кипения, например R23. Ключевым узлом, где контуры взаимодействуют, является конденсатор первой ступени, который одновременно служит испарителем для отвода тепла из второй; оба контура оснащаются своими компрессорами и дросселирующими устройствами.

Основные элементы агрегата в каскадных холодильных установках

В системе присутствуют два полностью автономных термодинамических цикла, каждый из которых включает в себя устройство для сжатия пара, теплообменные аппараты и дросселирующую арматуру.

Вещества, циркулирующие в этих ветвях, подбираются в соответствии с целевыми показателями теплосъёма и теплосброса, что обусловливает различия в применяемых материалах. Сердцевиной взаимодействия ветвей является специальный промежуточный обменник, где паровая фаза из нижней части системы отдаёт свою теплоту веществу из верхней части, вызывая его фазовый переход.

Для управления потоками и параметрами используются средства автоматики, включая контроллеры, датчики и регулирующие вентили. Эти два автономных цикла соединены через промежуточный теплообменник, являющийся одновременно местом парообразования для верхней ветви и местом перехода в жидкую фазу для нижней.

Роль компрессора в работе холодильной установки с каскадной схемой

В каскадной машине компрессор каждого контура выполняет ключевую функцию по повышению давления и температуры своего холодильного агента для эффективного отвода тепла. В частности, компрессор в нижнем каскаде отвечает за всасывание паров фреона после кипения при экстремально низких значениях, что является основой для получения низких температур. Агрегат верхнего каскада сжимает свой хладагент, чтобы отвести тепло не только от охлаждаемого объекта, но и от конденсатора нижней ветви, обеспечивая работу всей системы в широком диапазоне температур.

Основные задачи компрессоров в каскадной системе:

• В нижней ветви — обеспечение циркуляции хладагента, кипящего при сверхнизких температурах кипения.
• В верхнем каскаде — сжатие пара для последующей конденсации с отводом тепла от обоих контуров.
• Создание необходимого перепада давления для фазовых переходов (кипения и конденсации) в каждом независимом контуре.
• Прямое влияние на эффективность и стабильность процесса охлаждения воздуха или других сред в заданном низкотемпературном диапазоне.

Интеграция CO2 и других хладагентов в каскадных холодильных машинах

Внедрение диоксида углерода в такие системы связано с его высоким объёмным теплосъёмом и экологической безопасностью, что делает его эффективным кандидатом для ступени, работающей в промежуточном минусовом диапазоне. Однако критически низкая точка фазового перехода этого вещества предъявляет особые требования к теплоотводу в высокотемпературном контуре, где могут применяться традиционные рабочие тела.

Для эффективного отвода теплоты, отобранной диоксидом углерода, в верхнем контуре часто используют пропан или аммиак, которые обеспечивают стабильную конденсацию в стандартных условиях.

Интеграция диоксида углерода с пропаном в разных ветвях системы позволяет создать энергоэффективную схему для работы при глубоких отрицательных показателях. Успешное сочетание разных веществ основывается на точном расчёте промежуточных параметров их взаимодействия в связующем теплообменнике.

Принцип работы каскадной системы охлаждения

Цикл испарения и конденсации в нижней ветви каскада обеспечивает получение температур ниже, чем способна дать одноступенчатая схема, закипая при экстремально низком давлении. Отобранная здесь теплота передается не напрямую в атмосферу, а хладагенту верхней ветви каскада через промежуточный теплообменник. Таким образом, верхний контур охлаждает конденсатор нижнего, принимая его тепловую нагрузку и рассеивая её в окружающую среду через собственный конденсатор.

Двухступенчатая схема холодильной установки с компрессором

Конструкция, где рабочее тело последовательно сжимается дважды в разных цилиндрах или узлах, предназначена для снижения предельной степени сжатия в каждом из них по сравнению с одноцикловым вариантом. Промежуточное охлаждение пара после первой ступени в специальном теплообменнике снижает его удельный объём и температуру перед подачей на вторую ступень, что повышает общий коэффициент полезного действия.

Для отвода теплоты, выделяющейся при промежуточном охлаждении, может использоваться водяной или воздушный поток, что характерно для мощных систем. Промежуточное охлаждение паров рабочего тела между двумя последовательными стадиями сжатия является ключевым для повышения эффективности такого решения.

Подобный подход широко применяется в мощных промышленных системах, обеспечивая стабильную работу в широком диапазоне внешних условий.

Температурные режимы в каскадной холодильной установке

Параметр	Верхний тепловой контур	Нижний тепловой контур
Рабочий агент и его свойства	Обычно применяется фреон (например, R22 или R404A), имеющий высокую эффективность фазового перехода в умеренном минусовом диапазоне.	Используется вещество с крайне низкими показателями парообразования (например, R23 или этилен), позволяющее получать экстремальный холод.
Область фазового перехода (испарение)	Происходит в промежуточном теплообменнике при значениях, обеспечивающих эффективный отвод теплоты от второго контура, обычно от -25°C до -40°C.	Осуществляется непосредственно в испарителе, где достигаются целевые предельные значения, часто в диапазоне от -60°C до -100°C и ниже.
Область фазового перехода (переход в жидкую фазу)	Происходит в классическом теплообменнике с отводом тепла в окружающую среду (воздух или воду) при положительных или слабоотрицательных значениях.	Осуществляется не напрямую, а в специальном аппарате, который одновременно является испарителем для верхней ветви. Здесь вещество конденсируется при промежуточных отрицательных показателях.
Ключевая функция в системе	Отвод сконцентрированной тепловой энергии, полученной от нижней ветви и из окружающей среды, наружу.	Непосредственное создание требуемого мощного холодильного эффекта для технологического процесса или испытаний.
Типичная сфера применения контура	Обеспечение работы климатических камер для стандартных испытаний, промышленного холодоснабжения.	Криогенные испытания в специальных боксах, шоковая заморозка, научные исследования, специфические химические синтезы.

Эффективность каскадного агрегата при экстремально низких температурах

Ключевым преимуществом такой двухконтурной схемы является возможность оптимального подбора рабочего вещества для каждого термодинамического цикла, что радикально повышает общий коэффициент полезного действия. В то время как одноступенчатая система становится крайне неэффективной или вовсе неработоспособной, здесь нижний контур, используя хладагент с очень низким давлением пара, обеспечивает генерацию холода, а верхний эффективно отводит сконцентрированную теплоту в окружающую среду, минимизируя энергозатраты.

Факторы, определяющие высокую эффективность:

• Существенное снижение степени сжатия в каждом отдельном компрессоре по сравнению с гипотетическим одноступенчатым циклом для той же конечной температуры.
• Возможность применения в высокотемпературной ветви хладагентов с высокой объемной холодопроизводительностью и хорошими показателями конденсации при умеренном давлении.
• Оптимизация промежуточной температуры в связующем теплообменнике, позволяющая сбалансировать нагрузку между ступенями и добиться максимального КПД.
• Уменьшение необратимых потерь, связанных с большими перепадами температур в одном контуре, благодаря разделению общего температурного напора на две части.

Технические характеристики холодильных установок каскадного типа

Одними из самых значимых параметров являются холодопроизводительность, измеряемая в кВт при температуре кипения в низкотемпературном контуре, и рабочий диапазон температур. КПД всей системы напрямую зависит от согласованности температур кипения используемых холодильных агентов в каждом контуре. Мощность компрессоров, будь то поршневые или винтовые, подбирается под расчетные параметры всасывания и высокого давления в соответствующем каскаде.

Производительность компрессора в каскадных холодильных установках

Мощность нагнетателя в каждом автономном цикле рассчитывается исходя из его конкретной задачи: устройство в нижней ветви должно обеспечивать циркуляцию вещества, кипящего при крайне низких показателях, и преодолевать сопротивление промежуточного теплообменника.

Для верхней ветви расчёт ведётся с учётом суммарной тепловой нагрузки — от отводимого полезного холода и от теплоты, полученной от нижнего контура.

Характеристики, такие как объёмная подача и потребляемая мощность, напрямую зависят от физических свойств используемого вещества и требуемого перепада между точками всасывания и нагнетания. Эффективность работы всей системы в целом определяется точным согласованием характеристик нагнетающих устройств в обеих автономных ветвях. Грамотный подбор позволяет минимизировать энергозатраты и обеспечить стабильность получения заданных предельных показателей.

Давление и температура в холодильной установке с каскадной схемой

В двухконтурной системе каждая автономная ветвь функционирует в собственных рамках рабочих параметров, что является ключевым преимуществом для достижения экстремальных минусовых значений. Нижний термодинамический цикл использует вещество с очень низким показателем парообразования, что позволяет поддерживать в его испарителе глубокий вакуум или крайне низкие абсолютные показатели, необходимые для генерации мощного холода.

Верхняя ветвь работает в более комфортном и энергоэффективном диапазоне, сжимая свой рабочий агент до умеренных или стандартных величин, характерных для классических систем. Критически значимым элементом является промежуточный теплообменник, где происходит тепловой баланс между двумя контурами, определяющий их взаимосвязанные параметры.

Промежуточные величины в этом связующем узле строго рассчитываются для минимизации необратимых потерь и обеспечения стабильности всей конструкции.

Параметры агрегата при использовании CO2 в качестве хладагента

Использование диоксида углерода в роли рабочего тела предъявляет особые требования к конструкции всего оборудования из-за его низкой критической точки. Теплотехника такого типа отличается очень высокими рабочими показателями в зоне перехода газа в жидкое состояние и, как следствие, требует применения специальных решений для отвода теплоты. Выбор этого вещества определяет специфические режимы функционирования, напрямую влияя на конечные характеристики производительности и надежности.

Ключевые особенности при эксплуатации с CO2:

• Требуется использование высокопрочных материалов, таких как нержавеющая сталь, для трубопроводов и аппаратов, рассчитанных на повышенную нагрузку.
• Градирня или иная система охлаждения должна обеспечивать исключительно эффективный отвод тепла для поддержания необходимого режима работы.
• Значения, при которых происходит фазовый переход, становятся определяющим фактором для расчёта толщины стенок и выбора типа запорной арматуры.
• Схема холодоснабжения часто строится по двухступенчатой или каскадной схеме, где одна ветвь работает на углекислом газе для получения низкотемпературного эффекта.

Преимущества каскадных холодильных машин

Главное преимущество — это возможность получения температур ниже минус 80°C, что недостижимо для одноступенчатых холодильных систем на одном хладагенте. За счет оптимального подбора хладагентов для каждого контура снижаются рабочие давления, что повышает надежность холодильного оборудования. Энергетическая эффективность выше благодаря уменьшению разности температур в каждом отдельном цикле по сравнению с одноступенчатым аналогом для тех же условий.

Энергоэффективность каскадной холодильной установки

Высокий коэффициент полезного действия двухконтурной системы достигается за счёт оптимального разделения общего перепада тепловых показателей между двумя независимыми термодинамическими циклами. Каждая ветвь использует рабочее тело, наилучшим образом подходящее для своего, более узкого, диапазона функционирования, что снижает степень сжатия в нагнетающих устройствах по сравнению с гипотетическим одноцикловым аналогом.

Теплота, отводимая от нижней ступени, передаётся не напрямую в окружающую среду, а в испаритель верхней ступени, что позволяет поддерживать более благоприятные условия для её последующего рассеивания.

Ключевым фактором повышения энергоэффективности является возможность оптимизировать показатели фазового перехода для каждого вещества в отдельности, снижая работу сжатия. Благодаря этому суммарные энергозатраты на получение единицы холода при сверхнизких значениях оказываются существенно ниже. Система также часто оснащается дополнительными средствами рекуперации тепла, что ещё больше повышает её общую экономичность в рамках производства.

Надежность работы агрегата с несколькими компрессорами

Конструкция с дублированием ключевых элементов повышает отказоустойчивость системы в целом, так как выход из строя одного узла не всегда приводит к полной остановке холодоснабжения. Подобная схема, характерная для сложных промышленных систем, позволяет распределять нагрузку между параллельными ветвями, снижая износ каждого отдельного поршневого или винтового нагнетателя. Такой принцип построения широко применяется в мощных системах охлаждения и критически значимых технологических линиях.

Факторы, способствующие повышенной надежности:

• Возможность работы в режиме частичной нагрузки с отключением одного или нескольких нагнетателей, что уменьшает их эксплуатационный ресурс.
• Резервирование: при поломке одного блока его функцию берут на себя оставшиеся в работе, обеспечивая непрерывность процесса охлаждения.
• Снижение теплового и механического напряжения на каждый отдельный узел за счет распределения общего объема перекачиваемого рабочего тела.
• Упрощение технического обслуживания и ремонта, так как один из элементов может быть отключен и демонтирован без остановки всей установки.

Экологичность холодильных установок с использованием CO2

Диоксид углерода (R744) в качестве рабочего тела обладает нулевым потенциалом разрушения озонового слоя (ODP=0) и минимальным прямым потенциалом глобального потепления (GWP≈1), что делает его одним из наиболее экологичных решений в современной теплотехнике. Его применение позволяет отказаться от синтетических фторсодержащих веществ, чьё влияние на климат многократно выше, особенно в случае утечек.

Однако экологический профиль системы в целом зависит и от выбора агента для второй ступени; наиболее устойчивыми являются схемы, где в верхней ветви также используются природные хладагенты, такие как пропан или аммиак.

Использование диоксида углерода, нетоксичного и негорючего вещества, значительно снижает экологические риски в случае разгерметизации системы. Внедрение таких решений соответствует строгим международным нормам и способствует переходу к «зелёным» технологиям в области генерации искусственного холода, что особенно необходимо для крупных промышленных объектов.

Применение каскадных холодильных установок

Они незаменимы для промышленной заморозки продуктов и в климатической камере для испытаний материалов. Любое предприятие, требующее стабильного холодоснабжения в диапазоне низких температур, например, фармацевтическое или химическое, становится потребителем таких систем холодоснабжения. В холодильной технике для научных исследований и криогеники также применяются сложные схемы из нескольких каскадов.

Использование холодильной установки каскадного типа в пищевой промышленности

В пищевой индустрии подобные двухконтурные системы нашли основное применение в процессах шокового (глубокого) замораживания продукции, где требуется быстрое прохождение зоны кристаллизации для сохранения клеточной структуры и питательных свойств.

Они обеспечивают стабильное поддержание требуемых экстремальных минусовых значений в тоннелях или спиральных морозильных аппаратах, что критически значимо для качества и безопасности продуктов, таких как мясо, рыба, ягоды или готовые блюда. Технология позволяет эффективно работать в диапазоне от -35°C до -50°C и ниже, который недостижим для классических одноступенчатых машин без резкого падения их надёжности и экономичности.

Способность быстро и равномерно отводить скрытую теплоту кристаллизации влаги в продукте является ключевым технологическим преимуществом для пищевой отрасли. Кроме того, такие системы часто интегрируются в крупные логистические центры, обеспечивая необходимые условия на этапах хранения и распределения замороженной продукции, гарантируя её соответствие санитарным нормам на протяжении всего срока годности.

Области применения каскадных агрегатов в производственных условиях

Подобные двухконтурные системы являются основным решением для технологий, где необходим стабильный отвод теплоты в условиях экстремального минуса, недостижимого для традиционных одноступенчатых схем. Их использование диктуется спецификой производственных процессов, требующих гарантированного поддержания заданных сверхнизких показателей в течение длительного времени. Применение таких аппаратов напрямую определяет качество конечной продукции и воспроизводимость результатов в ряде наукоёмких отраслей.

Основные производственные сферы использования:

• Испытательные центры, оснащенные климатической камерой для тестирования электроники, материалов и узлов в экстремальных условиях.
• Фармацевтическая и биотехнологическая промышленность для сублимационной сушки (лиофилизации) вакцин и термочувствительных препаратов.
• Химическая промышленность и лабораторные комплексы для конденсации летучих веществ, проведения низкотемпературных реакций и разделения газовых смесей.
• Пищевая индустрия, в частности для промышленной шоковой заморозки продуктов с целью максимального сохранения их структуры и питательных свойств.
• Металлообработка для проведения операций, связанных с обработкой деталей холодом (например, стабилизационная обработка или усадка).

Модификации холодильных установок для различных технологических процессов

Конструктивные изменения систем отвода теплоты определяются спецификой производства, будь то точное поддержание параметров в климатической камере для испытаний или обеспечение экстремального минуса для химического синтеза. Адаптация может включать интеграцию дополнительных теплообменных поверхностей из нержавеющей стали, применение винтовых или поршневых нагнетателей разной мощности и внедрение сложных контуров управления.

Ключевым аспектом является проектирование схемы оптимально сочетающей требуемые тепловые характеристики с надёжностью и экономичностью эксплуатации на конкретном предприятии. Например, для процессов сублимационной сушки потребуется иная конфигурация, чем для системы охлаждения мощного вычислительного сервера.

Универсальность базовых термодинамических принципов позволяет создавать специализированные решения, отвечающие уникальным условиям каждого технологического задания.

Монтаж и обслуживание каскадной холодильной установки

Эксплуатация требует высокой квалификации, так как система состоит из двух одноступенчатых контуров, заполненных разными хладагентами. Обслуживание включает контроль давления и состояния холодильных компрессоров, особенно компрессора нижней ступени, работающего в наиболее напряженных условиях. Регламентные работы обязательно затрагивают проверку герметичности промежуточного теплообменника и эффективности процесса конденсации в нижней ступени.

Установка и пусконаладка компрессора в каскадных холодильных машинах

Монтаж нагнетательного оборудования в двухконтурной системе требует особой тщательности, так как каждый элемент является частью автономной, но термодинамически связанной ветви.

Последовательность работ включает выверку фундамента, обвязку трубопроводами, подключение систем смазки и отвода тепла от электропривода. Пусконаладка начинается с проверки электрических цепей, систем управления и безопасности, после чего следует фаза опрессовки и вакуумирования контура.

После заправки рабочим агентом проводится поэтапный запуск: сначала верхней, а затем нижней ветви, с контролем рабочих параметров на каждом этапе. Финальной стадией является тонкая регулировка и настройка автоматики для достижения проектных показателей эффективности и выхода на стабильный рабочий режим.

Техническое обслуживание холодильной установки и её агрегатов

Регламентные работы направлены на обеспечение стабильного коэффициента полезного действия, безопасной эксплуатации и продление ресурса всего оборудования. Регулярный контроль состояния теплотехнических аппаратов, трубопроводов из нержавеющей стали и изоляции является обязательным для предотвращения аварийных ситуаций. Своевременное проведение профилактики позволяет поддерживать параметры кипения рабочего тела и процесс перехода его в жидкую фазу в проектных рамках, что критично для любой системы, будь то охлаждение воздуха в центре обработки данных или поддержание заданных условий в испытательном боксе.

Ключевые аспекты регулярного технического обслуживания:

• Контроль целостности и герметичности трассы циркуляции рабочего тела, проверка на наличие утечек хладагента.
• Очистка теплообменных поверхностей, особенно в градирне и промежуточных аппаратах, от накипи, пыли и загрязнений для сохранения их эффективности.
• Проверка и калибровка средств автоматики, датчиков и регуляторов, отвечающих за управление процессом и безопасность.
• Анализ работы насосов, вентиляторов и движущихся частей, смазка подшипников, замена уплотнений и изношенных деталей.
• Мониторинг электрических соединений, силовых цепей и защитных устройств на предмет перегрева или ослабления контактов.

Диагностика и ремонт каскадной холодильной установки

Обслуживание сложной двухконтурной схемы требует системного подхода, начинающегося с анализа данных телеметрии и визуального осмотра всех узлов на предмет утечек или механических повреждений. Диагностика часто включает проверку эффективности теплообмена в промежуточном аппарате, измерение перегрева и переохлаждения в каждой ветви, а также анализ потребляемой мощности нагнетателей.

Снижение холодопроизводительности может быть вызвано целым комплексом причин: от загрязнения теплообменных поверхностей и неисправности дросселирующего устройства до износа внутренних деталей компрессора или падения количества рабочего тела. Ремонтные работы проводятся на остановленной и обесточенной системе с обязательным предварительным осушением и рекуперацией агентов из обоих контуров.

После замены неисправных компонентов, будь то уплотнения, подшипники или целые блоки, необходима повторная процедура пусконаладки для подтверждения восстановления всех проектных характеристик.
