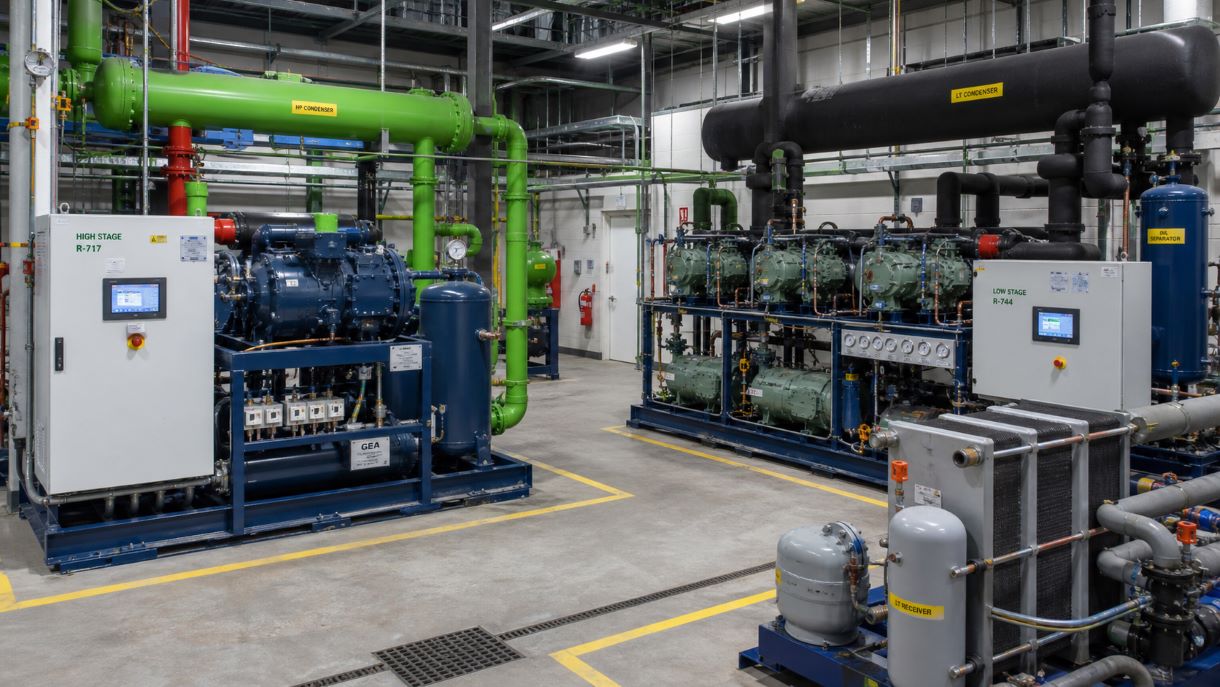

Что такое каскадная холодильная установка и где она применяется
Каскадная холодильная установка — специализированная система охлаждения из нескольких последовательно соединенных холодильных контуров. Каждый контур работает с собственным хладагентом и обеспечивает охлаждение в определенном температурном диапазоне. Такая конструкция позволяет достигать сверхнизких температур от -60 до -120°C без критических перегрузок оборудования и с высокой энергоэффективностью.
Применение в промышленности и науке
Каскадные установки обеспечивают глубокое охлаждение в промышленных и научных целях. Они незаменимы на предприятиях пищевой промышленности для шоковой заморозки продукции. В фармацевтике их используют для хранения вакцин и биоматериалов.
В химической индустрии — для низкотемпературного синтеза веществ.
Каскадная система обеспечивает стабильный температурный режим при минимальных эксплуатационных затратах и высокой надежности работы. Монтаж холодильного оборудования выполняется специализированными бригадами с соблюдением технологических норм.
Преимущества распределения нагрузки
В отличие от одноступенчатых систем, каскадная холодильная установка распределяет тепловую нагрузку между несколькими компрессорами. Это снижает степень сжатия каждого из них. Срок службы оборудования продлевается в 2-3 раза. Можно использовать стандартные компоненты вместо дорогостоящих специализированных агрегатов. Современные каскадные установки оснащаются автоматическими системами управления с возможностью удаленного мониторинга и программирования температурных профилей. Сервисное обслуживание включает проверку герметичности контуров и замену фильтров.
Принцип работы каскадной холодильной установки и термодинамический цикл
Каскадная холодильная установка работает по принципу последовательного охлаждения через несколько независимых контуров. Каждый контур использует собственный хладагент, оптимизированный для своего температурного диапазона. Нижний каскад обеспечивает глубокое охлаждение объекта. Средний отводит тепло от нижнего. Верхний сбрасывает тепловую энергию в окружающую среду. Такая схема позволяет достигать температур до -100°C без критических перегрузок оборудования.
Распределение степени сжатия
Ключевое преимущество каскадной системы — распределение степени сжатия между несколькими ступенями. Вместо одного компрессора, работающего с огромным перепадом давлений, используются два или три компрессора с умеренной нагрузкой. Это снижает температуру нагнетания. Уменьшает износ деталей. Повышает общий КПД установки. Промежуточные теплообменники обеспечивают эффективную передачу холода между каскадами без смешивания рабочих тел. Термодинамический цикл каждой ступени замкнут и независим от других каскадов.
Автоматическая система управления
В современных каскадных установках применяется автоматическая система управления. Она контролирует температуру, давление и производительность каждого каскада. Датчики отслеживают параметры в режиме реального времени. Контроллер корректирует работу компрессоров, вентилей и вентиляторов. Это обеспечивает стабильный температурный режим в холодильной камере даже при изменении тепловой нагрузки или условий окружающей среды.
Как работает низкотемпературный охлаждения
В нижний каскаде хладагент испаряется в испаритель, поглощая тепло из холодильной камера. Компрессор сжимает пар, повышая давление и температуру. Дальше пар поступает в теплообменник — это конденсатор для нижнего каскада и одновременно испаритель для верхнего. Здесь происходит ключевой момент: тепло передается от нижний контура к верхний.Работа верхнего каскада
Верхний каскад забирает это тепло через свой испаритель. Его хладагент испаряется, охлаждая конденсатор нижний контура. Компрессор верхнего каскада сжимает пар, затем тот конденсируется в обычном конденсатор, отдавая тепло воздуху или воде. После дросселирования жидкий хладагент возвращается в испаритель. Цикл замыкается. Такая холодильный установка обеспечивает стабильный режим работы при температурах до -80°С.Последовательность процессов в каскадный системе
| Этап | Температура, °С | Давление, бар | Характерный процесс |
|---|---|---|---|
| Испарение нижнего каскада | от -60 до -80 | 0,5-1,5 | Кипение рабочего тела, поглощение тепла |
| Сжатие нижний ступень | около -30 | 4-6 | Повышение давление пара |
| Теплообмен между каскада | от -35 до -25 | 4-8 | Конденсация нижнего, испарение верхнего |
| Конденсация верхнего каскада | от +30 до +40 | 12-18 | Отвод тепла в окружающую среду |
- Испарение в нижний контуре — хладагент кипит при температуре от -60 до -80°C, забирая тепло из объекта охлаждения. Низкий уровень давление в испаритель обеспечивает стабильное кипение даже при экстремально низкий температурах.
- Сжатие нижнего каскада — компрессор повышает давление пара до 4-6 бар. Это позволяет конденсировать его при температуре около -30°C. Без промежуточного охлаждения пришлось бы сжимать до 15-20 бар. Такое сжатие убивает ресурс оборудования.
- Теплообмен между каскада — в промежуточном аппарате происходит конденсация хладагент нижнего контура и испарение верхнего. Блок теплообменника работает как буфер. Он сглаживает колебания режим работы обеих ступень.
- Верхний каскад завершает цикл — его компрессор работает в комфортном диапазоне температур от -35 до +40°C. Конденсатор отводит тепло в окружающую среду. Хладагент после дросселирования готов снова охлаждать нижнюю ступень.
Ступени каскадной холодильной установки и их функции
Каждая ступень каскадной холодильной установки выполняет строго определенную функцию в общем цикле охлаждения. Нижняя ступень работает с низкотемпературным хладагентом и обеспечивает отбор тепла из холодильной камеры при температурах от -60 до -80°C. Средняя ступень служит промежуточным звеном. Она принимает тепло от нижней и передает его верхней ступени. Верхняя ступень работает в стандартном температурном диапазоне и отводит накопленное тепло в окружающую среду через конденсатор.
Количество ступеней в системе
Количество ступеней в каскадной установке определяется требуемой конечной температурой охлаждения. Двухступенчатая система обеспечивает температуру до -80°C. Она наиболее распространена в промышленности. Трехступенчатая конфигурация позволяет достичь -100...-120°C и применяется в специализированных криогенных установках. Каждая дополнительная ступень расширяет температурный диапазон на 30-40°C, но увеличивает сложность системы и требует более тщательной балансировки производительности.
Распределение температурной нагрузки
Правильное распределение температурной нагрузки между ступенями критически важно для эффективности всей установки. Оптимальная конфигурация достигается, когда степень сжатия каждого компрессора примерно одинакова и составляет 3-5. Это обеспечивает максимальный КПД, минимальный износ оборудования и стабильную работу системы при различных режимах эксплуатации. Современные системы управления автоматически балансируют производительность ступеней в зависимости от тепловой нагрузки и внешних условий.
Компрессор в каскадной холодильной установке
Компрессор — сердце каждого каскада холодильной установки. В многоступенчатых системах используются специализированные компрессоры, рассчитанные на работу в своем температурном диапазоне. Для нижнего каскада применяют низкотемпературные компрессоры с усиленной системой смазки и охлаждения. Они способны работать при температуре всасывания до -80°C. Верхний каскад комплектуется стандартными среднетемпературными или высокотемпературными компрессорами, работающими в привычных условиях.
Выбор типа компрессора
Выбор типа компрессора зависит от требуемой холодопроизводительности и условий эксплуатации. Винтовые компрессоры обеспечивают высокую производительность при компактных размерах. Они применяются в промышленных установках мощностью от 50 кВт. Поршневые компрессоры используются в системах малой и средней мощности до 30 кВт, где важна надежность и простота обслуживания. Спиральные компрессоры занимают промежуточное положение и часто применяются в лабораторных и медицинских установках.
Система термостабилизации компрессора
Система термостабилизации компрессора критически важна для долговечности оборудования. В переходных режимах, когда камера выходит на рабочую температуру, компрессор нижнего каскада испытывает повышенные тепловые нагрузки. Соленоидный вентиль автоматически подает жидкий хладагент из ресивера для охлаждения корпуса и масла. Без этой защиты температура обмоток двигателя может превысить допустимые значения. Компрессор выйдет из строя за несколько месяцев интенсивной работы.
Холодильный контур и его компоненты
Холодильный контур каскадной установки состоит из нескольких взаимосвязанных элементов. Каждый выполняет свою функцию. Испаритель размещается в холодильной камере и обеспечивает отбор тепла от охлаждаемого объекта. Конденсатор верхнего каскада отводит тепло в окружающую среду через воздушное или водяное охлаждение. Промежуточный теплообменник связывает каскады и обеспечивает передачу холода между ними. Терморегулирующий вентиль дозирует подачу хладагента в испаритель, поддерживая оптимальный перегрев пара.
Вспомогательные элементы контура
Ресивер жидкого хладагента служит буферной емкостью. Он компенсирует изменения объема рабочего тела при колебаниях нагрузки. Фильтр-осушитель очищает хладагент от механических примесей и влаги, которая может замерзнуть в капиллярных трубках и вывести систему из строя. Маслоотделитель устанавливается на линии нагнетания компрессора и возвращает масло в картер. Это предотвращает его накопление в теплообменниках. Смотровое стекло позволяет визуально контролировать состояние хладагента и наличие пузырьков, указывающих на недостаточную заправку.
Автоматика холодильного контура
Автоматика холодильного контура включает датчики температуры и давления, реле защиты компрессора, соленоидные вентили и электронный контроллер. Современные системы управления позволяют программировать температурные профили, вести архив параметров работы и отправлять уведомления о неисправностях по сети. Это важно для предприятий пищевой и фармацевтической промышленности, где требуется документирование условий хранения продукции в соответствии с регламентами качества.
Многоступенчатая система охлаждения и работа каждой ступени
Многоступенчатая система охлаждения позволяет достигать сверхнизких температур за счет последовательного включения нескольких каскадов. Двухступенчатая схема обеспечивает температуру до -80°C. Она применяется в большинстве промышленных установок глубокой заморозки.
Трехступенчатая система достигает -100...-120°C и используется в криогенных технологиях, научных исследованиях и специальных производственных процессах. Каждая дополнительная ступень расширяет температурный диапазон на 30-40°C, но увеличивает сложность и стоимость оборудования. Компрессор нижней ступени работает с хладагентом при температуре до −70°C.
Оптимальное распределение нагрузки
Распределение температурной нагрузки между ступенями — ключевой момент проектирования. Оптимальное соотношение достигается, когда степень сжатия каждого компрессора примерно одинакова и составляет 3-5. Это обеспечивает максимальный КПД системы и минимальный износ оборудования. При неправильном подборе хладагентов или температур промежуточного охлаждения одна из ступеней будет перегружена. Это снизит общую производительность и надежность установки. Теплообменник-конденсатор между каскадами передает теплоту от нижней ступени к верхней.
Балансировка производительности
Балансировка производительности ступеней осуществляется на этапе пуско-наладки и корректируется в процессе эксплуатации. Регулировка производится изменением частоты вращения компрессоров с помощью частотных преобразователей или ступенчатым включением-отключением параллельных компрессоров. Современные системы автоматически подстраивают производительность каждого каскада в зависимости от тепловой нагрузки, температуры окружающей среды и заданного режима работы холодильной камеры.
Преимущества перед традиционными установка
Одноступенчатый система с одним хладагент при температуре кипения ниже -50°C работает с огромной степенью сжатия. Давление в конденсатор может превышать давление в испаритель в 15-20 раз. Это означает перегрев компрессор, высокий износ, частые поломки. Холодильный каскад делит эту нагрузку и решает проблему. Каскадная холодильная установка отличается от одноступенчатый системы именно разделением нагрузки.Основные технические выгоды
- Меньшие габариты и масса — каждая ступень работает с умеренной степенью сжатия. Это позволяет использовать компактные компрессор. Для предприятие с ограниченным пространством это критично: каскадный оборудование занимает на 30-40% меньше места, чем аналог с одним контуром.
- Выше надежность и ресурс — компрессор верхнего каскада работает в стандартном режим без перегрузок. Нижний защищен от перегрева системой термостабилизации: соленоидный вентиль подает жидкий хладагент из ресивера напрямую к компрессор в переходных режимах. Это продлевает срок эксплуатация оборудования в 2-3 раза.
- Лучший КПД и холодопроизводительность — разные хладагент подбираются под свой диапазон. В нижний каскаде используют вещества с высоким давление насыщенных паров при низкий температурах. Это снижает потребление энергии на 15-25% по сравнению с одноступенчатый схемой. Холодопроизводительность системы достигает 50-150 кВт в зависимости от конфигурации.
- Гибкость применения — трехкаскадная установка достигает температуры до -100°C и ниже. Специальные системы с программируемым блок управления обеспечивают режим работы вплоть до -120°C. Это открывает доступ к криогенным технологиям на промышленных предприятие.
Где применяются каскадный системы
Основная сфера — глубокая заморозка на производстве. Рыбоперерабатывающие заводы, мясокомбинаты, фармацевтические предприятие используют температуру от -60 до -80°C для шоковой заморозки и длительного хранения. Обычная холодильный установка здесь не справится: либо не дотянет до нужной температуры, либо выйдет из строя за несколько месяцев. Пищевой промышленность требует стабильного низкотемпературный режима для сохранения качества продукции.Научные и специализированные применения
Научные лаборатории и исследовательские центры применяют промышленную холодильный установку для хранения биоматериалов, вакцин, реактивов. В химической промышленности низкотемпературный режим нужен для синтеза веществ, распадающихся при обычной температуре. Криогенное оборудование на базе трехкаскадных систем работает в диапазоне до -100°C. Оно обеспечивает стабильность процессов. Хранение образцов при температурой ниже -70°C требует точного контроля рабочего тела в каждом каскаде.Типовые области использования
- Пищевой промышленность — шоковая заморозка рыбы, мяса, полуфабрикатов при температуре -70...-80°C сохраняет структуру продукта и питательные свойства. Многоступенчатое охлаждения позволяет заморозить тушу лосося за 4-6 часов вместо суток в обычной камера.
- Фармацевтика и медицина — хранение вакцин, сывороток, тканей требует точного поддержания температуры в диапазоне от -60 до -80°C. Нижний каскад обеспечивает стабильность без колебаний. Это критично для сохранения активности биопрепаратов. Холодильный камера с каскадный системой работает непрерывно.
- Химическое производство — низкотемпературный синтез, полимеризация, кристаллизация веществ происходят при температуре ниже -50°C. Каскадный схема дает возможность регулировать режим в широком диапазоне без остановки процесса. Установка работает с мощностью от 30 до 200 кВт.
- Научные исследования — криобиология, материаловедение, физика низких температур используют установок с температурой до -100°C и ниже. Трехкаскадные системы с термостабилизацией компрессор работают непрерывно месяцами. Они обеспечивают стабильные условия эксперимента. Хранение образцов требует точного контроля температурный режима.
Особенности конструкции и выбора хладагент
Каждый контур использует свой хладагент. В верхний каскаде часто применяют R404A или R507 — они работают в привычном диапазоне от -30 до +40°C. Конденсируются при атмосферном давление и не требуют специальных материалов. В нижний каскаде нужен хладагент с низкой температурой кипения: R508B, R23 или углеводороды. Эти вещества сохраняют высокое давление даже при -70...-80°C. Это увеличивает холодопроизводительность системы.Промежуточный теплообменник
Промежуточный теплообменник соединяет каскада. Это испаритель для верхний контура и конденсатор для нижний. Конструкция должна обеспечить эффективную передачу тепла при разнице температур в 30-50°C. Обычно применяют кожухотрубные или пластинчатые теплообменники. Выбор зависит от мощности и компактности блок холодильного оборудования.Критерии подбора компонентов
- Совместимость хладагент — температура конденсации нижнего каскада должна быть на 5-10°C выше температуры испарения верхнего. Это обеспечивает устойчивый режим работы без перегрузок. Неправильный выбор приводит к падению холодопроизводительность на 20-30%. Рабочее тело каждого каскада подбирается индивидуально.
- Тип компрессор — для каждой ступень можно использовать одно- или двухступенчатую машину. Серийные системы глубокой заморозки чаще комплектуют двумя одноступенчатый компрессорами. Это проще в эксплуатация и обслуживании, дешевле в замене. Мощность каждого блок составляет от 15 до 100 кВт.
- Система термостабилизации — нижний компрессор перегревается в переходных режимах, когда камера только выходит на рабочую температуру. Соленоидный вентиль с программируемым управлением подает жидкий хладагент из ресивера верхнего каскада для охлаждения корпуса и масла. Без этой системы срок службы компрессор сокращается вдвое.
Хладагенты и рабочие вещества в каскадных системах
Выбор хладагента для каждого каскада определяет эффективность всей установки. В качестве хладагента для нижней ступени применяют R23, R508B или смеси углеводородов с температурой кипения ниже −70°C. Эти рабочие вещества обладают высоким давлением насыщенных паров при низких температурах. Это позволяет избежать вакуума в испарителе и обеспечить стабильную работу компрессора.
Хладагенты для верхних каскадов
Для средне- и высокотемпературных каскадов используют R404A, R507 или аммиак. Они работают в диапазоне от -40 до +40°C и обеспечивают высокий КПД холодильной машины. Правильный подбор пары хладагентов снижает давления конденсации нижней ступени и повышает общую производительность системы. Замерзание влаги в контуре исключается применением фильтров-осушителей на каждом каскаде.
Системы воздушного охлаждения и конденсации
Конденсатор верхнего каскада может работать с воздушным или водяным охлаждением. Системы воздушного охлаждения применяются в большинстве промышленных установок. Причина — простота монтажа и эксплуатации. Вентиляторы прогоняют воздух через оребренный теплообменник, где хладагент конденсируется и отдает теплоту в атмосферу. Производительность таких систем достигает 200 кВт при компактных размерах.
Испаритель нижнего каскада
Испаритель нижнего каскада, работающего на низкотемпературном хладагенте, размещается в холодильной камере. Он используется для охлаждения воздуха внутри камеры до температуры −70°C и ниже. Воздух циркулирует через оребренные трубки, где охлаждается и возвращается в объем камеры. Такая схема обеспечивает равномерное распределение температуры по всему объему хранения.
Оснащение предприятий холодильным оборудованием
Оснащение производственных площадок каскадными установками требует комплексного подхода. Оборудование для предприятий подбирается с учетом специфики технологических процессов и требуемой холодопроизводительности. Проектирование включает расчет тепловых нагрузок, выбор типа компрессоров и хладагентов, разработку схемы автоматизации. Правильное оснащение позволяет снизить энергопотребление на 20-30% по сравнению с устаревшими системами.
Контроль работы холодильных агрегатов
Работа холодильных агрегатов в составе каскадной системы контролируется централизованной системой управления. Датчики фиксируют параметры каждого контура в режиме реального времени. Автоматика корректирует производительность компрессоров и расход хладагента в зависимости от нагрузки. Это обеспечивает стабильный температурный режим и продлевает срок службы оборудования.
Испытания и ввод в эксплуатацию
После завершения монтажных работ система проходит комплексные испытания. В камере испытаний проверяется герметичность всех контуров под давлением. Хладагент заправляется поэтапно с контролем массы и давления в каждом каскаде. Пусконаладочные работы включают балансировку производительности ступеней и настройку параметров автоматики.
Процесс охлаждения камеры
Процесс охлаждения камеры до рабочей температуры может производиться в течение 12-24 часов в зависимости от объема. На этом этапе контролируется работа всех узлов системы. Жидкий хладагент дросселируется через терморегулирующий вентиль с заданным перегревом. Тепло от конденсатора нижнего каскада должно полностью отводиться верхним контуром без перегрузок.
Правильно спроектированная каскадная холодильная установка работает десятилетиями. Она обеспечивает стабильный низкотемпературный режим с минимальными затратами на обслуживание.Главное — учесть специфику задачи еще на этапе выбора конфигурации и хладагент.Такая установка может работать при температур ниже -80°C без перегрузок. Выбор каскадной холодильной установки зависит от требуемой мощности, диапазона температур и условий эксплуатация на конкретном предприятие.
