Принцип работы холодильного оборудования

Основной принцип работы холодильного оборудования

Холод здесь рождается не «из воздуха», а как следствие кипения жидкости в испарителе: паров образуется ровно столько, сколько нужно, чтобы снять тепло и понизить температуру целевого объема. Затем газообразный хладагент проходит сжатие, становится горячее и подается в теплообменник-конденсатор, где конденсации возвращает его в жидкий вид и выносит теплоту наружу.

Цикл замыкает терморегулирующий узел: через дросселирующую трубка жидкий поток после ресивера «проваливается» в низкое давление, охлаждается и готов к новому этапу охлаждение.

Что такое принцип работы холодильной установки

Принцип работы холодильной установки — это повторяющееся преобразование агрегатных состояний с управлением давлением, чтобы направлять тепловой поток из холодной зоны к более теплой среде. В испарителе жидкий хладагент кипит при пониженном давлении, превращаясь в паров и забирая теплоту у продукта или воздуха.

Компрессор сжимает газообразный контур до высоких параметров, после чего в конденсаторе происходит конденсации и отдача тепла в окружающую среду.

Между этими стадиями расход дозирует терморегулирующий вентиль: он подает ровно столько жидкости из ресивера, чтобы испаритель работал эффективно и без риска жидкого удара.

Основной принцип работы холодильных установок

В любых вариантах — от витрин до промышленных машин — физика одна: кипение при низком давлении забирает тепло, а конденсация при высоком — возвращает его наружу через теплообменник. Разница в «железе» лишь в масштабе, но набор узлов стабилен: компрессор, испаритель, конденсатор, ресивер и терморегулирующий элемент формируют замкнутый тепловой контур.

• Жидкость в испарителе закипает, переводя внутреннюю энергию объекта в паров хладагента.
• Сжатие компрессором поднимает давление и температуру газообразный фазы.
• Конденсации в теплообменник возвращает хладагент в жидкий вид с отводом тепла.
• Ресивер аккумулирует запас жидкий фракции и стабилизирует подачу.
• Терморегулирующий вентиль и дроссельная трубка задают перепад давлений и предотвращают попадание жидкости в компрессор.

Физические основы охлаждения

Охлаждение опирается на скрытую теплоту парообразования: при кипение хладагент поглощает значительное количество энергии без роста собственной температуры, что и дает интенсивный тепловой отбор. Давление управляет точками фазового перехода: понижая его перед испарителем и повышая перед конденсатором, система переносит теплотой от холодной зоны к теплой контролируемым и безопасным образом.

• Чем ниже давление, тем ниже температура кипения жидкости и выше потенциал для охлаждение целевого объема.
• Совпадение параметров хладагента с геометрией теплообменник и режимами терморегулирующий узел повышает COP и ресурс оборудования.
• Перегрев на выходе испарителя и переохлаждение на выходе конденсатора — рабочие «маяки» правильной настройки.
• Ресивер сглаживает пульсации расхода и обеспечивает стабильную подачу жидкий линии к ТРВ.
• Трубка малого диаметра как дроссель — простое решение для малых систем, где точность регулирования не критична.

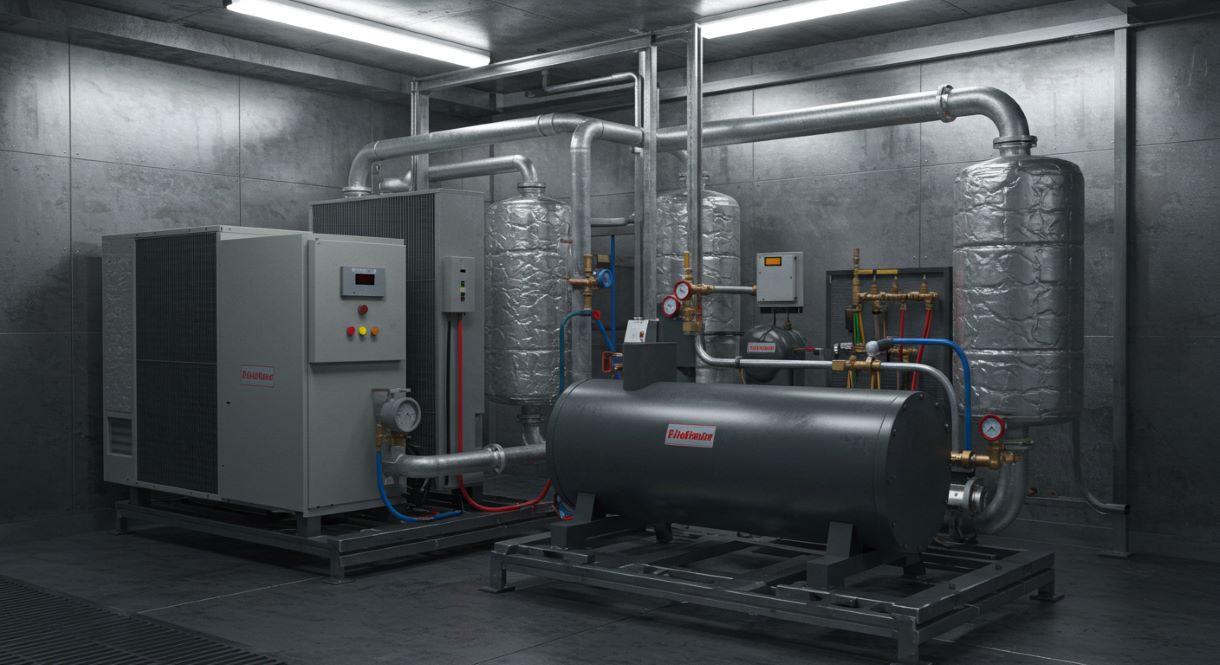

Устройство холодильной установки и её элементы

В основе — четыре блока: испаритель «забирает» тепло при кипение, компрессор поднимает давление паров, конденсатор возвращает хладагент в жидкий вид, а терморегулирующий узел дозирует подачу в испаритель через дроссельную трубка. Ресивер служит «буфером» жидкой линии, сглаживая расход и помогая держать стабильную температуру в разных режимах нагрузки. Соединяющая арматура и теплообменник‑конденсатор обеспечивают безопасный тепловой перенос из холодной зоны наружу без попадания жидкий фазы в компрессор.

Компрессор как сердце холодильного агрегата

Компрессор — это рабочий мотор контура: он всасывает газообразный хладагент с низким давлением и отдаёт его на нагнетание уже после сжатие, создавая условия для быстрой конденсации в теплообменник.

От стабильности компрессора зависит вся динамика цикла: и температура нагнетания, и степень перегрева паров на всасывании, и ресурс масла в узел.

В промышленных системах применяют спиральные, поршневые и винтовые машины; выбор определяется требуемой холодопроизводительностью, шумом и экономичностью. Правильная обвязка — ресивер, фильтр‑осушитель, обратные клапаны и датчики — страхует компрессор от жидкого удара и нехватки смазки.

Роль хладагента и фреона в работе холодильной машины

Параметр	Хладагент	Фреон
Определение	Рабочее вещество, которое циркулирует внутри холодильной машины и обеспечивает перенос тепла.	Частный вид хладагента, синтетическое соединение, широко применяемое в системах охлаждения и кондиционирования.
Роль в системе	Отвечает за отвод тепла из зоны охлаждения и передачу его в конденсатор для дальнейшего рассеивания.	Обеспечивает стабильное испарение и конденсацию при заданных условиях, что делает работу холодильной машины предсказуемой и эффективной.
Особенности применения	Подбирается с учётом рабочих температур, давления и экологических требований.	Разные марки фреона отличаются безопасностью, давлением кипения и совместимостью с маслом компрессора.
Преимущества	Универсальность: может быть как натуральным (аммиак, углекислый газ), так и синтетическим.	Хорошая энергоэффективность, проверенная технология и простота эксплуатации в большинстве холодильных машин.
Ограничения	Требует строгого контроля за герметичностью системы и правильного подбора для конкретной машины.	Некоторые типы фреонов имеют ограничения по использованию из-за влияния на экологию и требуют постепенной замены.

Устройство холодильной установки и её функции

Задача установки — перенос тепла из технологической зоны в окружающую среду, а функции распределены между узлами: кипение в испарителе охлаждает продукт, а конденсации в теплообменник выносит теплоту наружу. Управление температурой и надежностью достигается связкой «ресивер + терморегулирующий элемент + датчики», которые поддерживают нужную температуру и баланс фаз во всех режимах.

• Испаритель: охлаждение за счет кипение и интенсивного теплообмена.
• Компрессор: создаёт поток и перепад давлений, определяя температуру конденсации.
• Конденсатор: конденсации паров и отдача тепла в воздух или воду.
• Ресивер: резерв жидкий хладагента и стабилизация питания ТРВ.
• Терморегулирующий узел: точная подача через дроссельную трубка и контроль перегрева.

Принцип работы холодильной установки пошагово

Сначала пары фреона отсасываются компрессором из испарителя, что поддерживает низкую температуру кипения и мягкое охлаждении воздуха и продуктов в объёме холодильной камеры. Затем горячий поток в газообразное состояние поступает в конденсатор, где вентилятор и обдув снимают большое количество тепла, и при нужной температура конденсации хладагент переходит в жидкое состояние — это и есть процесс конденсации.

После этого жидкий фреон через фильтр и регулятор (капиллярную трубку или ТРВ) сбрасывает давление и снова кипит в испарителе, обеспечивая стабильность температурного режима — цикл повторяется в холодильной установке.

Работа компрессора и движение хладагента

Роль компрессора — создать разность давлений и обеспечить циркуляцию: он непрерывно перекачивает пары фреона из «холодной» зоны холодильной системы в «горячую», поднимая их давление и температура хладагента до уровня, удобного для отдачи тепла.

На нагнетании поток в газообразное состояние поступает в конденсатор, где тепло уходит в окружающую среду, а затем в жидкое состояние хладагент направляется по трубопроводов к регулятору потока.

Капиллярная трубка задаёт постоянный перепад, а регулирующий вентиль в сложных холодильных агрегатов динамически подстраивает подачу под нагрузку охлаждаемого объёма. На входе испарителя смесь частично вскипает при низкой температуре, поглощения тепла из окружающей среды идёт активно, и перегретый пар снова возвращается к компрессору — контур замыкается в холодильной установке.

Конденсация и испарение фреона

Процесс конденсации и испарения фреона является ключевым этапом работы любого кондиционера. В испарителе хладагент поглощает тепло из воздуха, превращаясь из жидкости в газообразное состояние. При прохождении через конденсатор фреон снова становится жидкостью, отдавая накопленное тепло наружу и обеспечивая эффективное охлаждение помещения.

Работы холодильной машины в цикле

Каждый такт цикла — перенос тепла из холодной зоны в тёплую: испарение обеспечивает отбор тепла из охлаждаемого объёма, а конденсация — отдачу тепла из холодильной установки в окружающую среду. На практике стабильность обеспечивают автоматический регулятор подачи, чистые теплообменники и корректно подобранная капиллярная трубка для конкретных условий и фреона.

• «Холодная сторона»: испаритель при низкой температуре и давлении создаёт охлаждении и держит температурного режима.
• «Горячая сторона»: конденсатор с вентилятором уносит большое количество тепла при заданной температура конденсации.
• Дросселирование: капиллярная трубка/ТРВ формируют перепад и запускают кипение на входе испарителя.
• Циркуляция: компрессор поддерживает поток по трубопроводов и непрерывность цикла холодильной установки является базовым условием.
• Контроль: датчики и регуляторы удерживают параметры, предотвращая перегрев/недолив.

Принцип работы холодильника в быту

Внутренний испаритель забирает тепло у воздуха и стенок, и пока хладагент кипит в трубках, температура в объеме холодильника плавно падает до заданного уровня. Компрессор перекачивает нагревшийся газ к заднему радиатору‑конденсатору, где тепло уходит в комнату, а хладагент возвращается в жидкость. Через капилляр цикл снова «ныряет» в низкое давление — жидкость частично вскипает, и охлаждение возобновляется, пока термостат не остановит мотор.

Устройство и работа холодильника для дома

Домашняя холодильная установка включает компрессорный агрегат, конденсатор на задней панели, фильтр‑осушитель, капиллярную трубку и внутренний испаритель за облицовкой камеры.

Управление простое: термостат считывает температуру и включает/выключает компрессор, поддерживая комфортный режим без вмешательства пользователя.

Описание принципа сводится к круговороту хладагента: газ сжимается, отдает тепло, превращается в жидкость, дросселируется и снова кипит в испарителе. В системах No Frost добавлен отдельный испаритель с вентилятором и циклы оттайки, чтобы равномерно охлаждать полки без инея.

Работы холодильника на основе фреона

В бытовых моделях чаще применяется фреон или его аналоги: при испарении он забирает тепло у продуктов, а при конденсации отдаёт его через решетку‑конденсатор. Управление циклом делает установку экономичной и бесшумной, а капилляр поддерживает нужный перепад давлений для стабильного кипения в испарителе.

• Компрессор гонит хладагент по контуру и создаёт «горячую» и «холодную» стороны системы.
• Конденсатор на задней стенке рассеивает тепло в помещение.
• Капиллярная трубка формирует перепад давлений, подготавливая жидкость к кипению.
• Испаритель внутри камеры отбирает тепло и обеспечивает равномерное охлаждение полок.
• Термостат управляет пусками, экономя ресурс и электричество.

Отличие бытового холодильника от промышленной установки

Бытовой агрегат рассчитан на малую загрузку, тихую работу и минимальное обслуживание, тогда как промышленная установка масштабируется по мощности, имеет сложную автоматику и сервисные узлы для непрерывной эксплуатации. В больших системах вместо капилляра часто ставят ТРВ/ЭРВ, применяют выносные конденсаторы, несколько компрессоров и резервирование для стабильного холода на складе или в цехе.

• Масштаб: от десятков до тысяч ватт холода и большие испарители/конденсаторы в промышленности.
• Управление: термостат против PLC/контроллеров с датчиками давления, температуры, расхода.
• Гидравлика: капилляр в быту, ТРВ/ЭРВ и ресиверы в промышленности.
• Сервис: разнесенные узлы, обвязка и регламенты ТО против «поставил и забыл».
• Применение: камера хранения, шоковая заморозка, технологическое охлаждение вместо домашнего хранения продуктов.

Разновидности холодильных установок и особенности их работы

Классика рынка — парокомпрессионные системы: компрессор создает перепад давлений, хладагент кипит в испарителе, конденсируется в конденсаторе и так по кругу; они покрывают от бытовых задач до промышленных цехов. Абсорбционные установки питаются теплом, а не валом — в них хладагент поглощается абсорбентом и выделяется в генераторе, поэтому они востребованы там, где есть «дешевая» тепловая энергия. Эжекторные (струйные) решения задействуют энергию потока пара или газа в эжекторе; подходят для специфических условий, хотя требуют повышенного расхода охлаждающей воды и пара.

Работа холодильных установок промышленного назначения

Промышленные комплексы масштабируются по мощности, поддерживают широкий диапазон температур от положительных до глубокого минуса и часто включают несколько контуров с резервированием компрессоров и насосов.

Управление строится на PLC и множестве датчиков: давление, температура, расход, уровень в ресиверах; данные используются для предиктивного обслуживания и экономии энергии.

Тепло от конденсаторов могут не только сбрасывать, но и возвращать в систему — через рекуперацию для ГВС и обогрева техпомещений, снижая затраты. Базовый цикл — все тот же парокомпрессионный: испарение забирает тепло, конденсация его отдает, но узлы крупнее, а автоматика — умнее.

Особенности агрегатов для медицины и пищевой промышленности

Медицинские агрегаты требуют высокой стабильности и равномерности температуры, иногда нескольких зон, а также строгой регистрации параметров и сигнализации для чувствительных препаратов и образцов. Пищевая отрасль добавляет санитарные требования: гигиеничные материалы, простая мойка, устойчивость к влажности и колебаниям внешней среды, чтобы сохранить качество и безопасность продукции.

• Точность и равномерность температур по объёму, исключение «горячих/холодных» точек.
• Широкий диапазон режимов: от +2…+8 °C до −80 °C в медицине, разные зоны хранения.
• Гигиеничный дизайн: гладкие поверхности, устойчивые материалы, легкая дезинфекция.
• Рекуперация и энергоучет: возврат тепла конденсатора и мониторинг энергопотребления.
• Резервирование и мониторинг: отказоустойчивость контуров, тревоги и журналирование событий

Отличия в принципе работы холодильных установок разных типов

Различия лежат в источнике «привода» и способе создания перепада потенциалов: компрессорные используют механическую работу, абсорбционные — тепловую, эжекторные — энергию струи, но все реализуют обратный цикл и переносят теплоту от холодного источника к теплому. Выбор типа определяется доступностью энергоресурсов, требуемым диапазоном температур, санитарно‑технологическими ограничениями и экономикой владения.

• Компрессионные: универсальны, широкая линейка мощностей, высокая эффективность.
• Абсорбционные: уместны при наличии дешевого тепла, ниже шум и вибрации.
• Эжекторные: простота конструкции, но высокий расход пара и охлаждающей воды.
• Сорбционные/адсорбционные: для нишевых задач и специальных хладагентов.
• Гибридные с рекуперацией: используют «побочное» тепло для хозяйственных нужд.

Современные технологии в холодильном оборудовании

В фокусе — рекуперация тепла конденсации для ГВС и подпитки технологических процессов: конденсатор перестает быть «радиатором в никуда», а становится точкой возврата энергии. Фрикулинг позволяет в холодный сезон охлаждать холодоноситель наружным воздухом, снижая наработку компрессоров и продлевая срок службы. Частотные приводы на вентиляторах и насосах подстраивают расход под текущую нагрузку, уменьшая пики потребления и шум

Новые хладагенты и отказ от фреона

Глобальная повестка — поэтапный уход от ГФУ высокого ПГП: ужесточение приходит через Кигалийскую поправку и национальные нормы, затрагивая сегменты от сплит‑систем до VRF. На смену приходят природные хладагенты: CO₂ R744 для супермаркетов и холода среднего/низкого уровня, пропан R290 и изобутан R600a в компактных агрегатах, аммиак R717 — в промышленности.

HFO‑хладагенты например, R1234yf/ze дают низкий GWP и близкую к привычным схемам технику, но требуют внимания к воспламеняемости и совместимости материалов. Выбор — это компромисс между безопасностью, стоимостью, сервисом и доступностью компонентов, поэтому переход реализуют поэтапно и с переобучением персонала.

Энергоэффективные агрегаты и их работа

Энергоэффективность складывается из правильной гидравлики, частотного регулирования и режимов естественного охлаждения, что снижает кВт⋅ч без потери качества холода. Для объектов, где необходима стабильность и экономия, уместна связка «фрикулинг + рекуперация + умная автоматика» — она дает быструю окупаемость и меньше простоев.

• Фрикулинг: отключение компрессоров в холодный сезон, минус 30–50% годового ЭПУ при подходящем климате.
• Рекуперация тепла: использование «горячей» стороны для ГВС/оттаек, КПД утилизации 85–92% при правильной обвязке.
• Частотные приводы: снижение пиков и точное удержание расхода/температуры по датчикам.
• Оптимизация теплообменников: драйкулеры, пластинчатые аппараты, низкие ΔT для лучшего COP.
• Мониторинг энергопрофиля: телеметрия и аналитика для предиктивного сервиса.

Автоматизация работы холодильных установок

Современные системы используют PLC и интеграцию с BMS/IoT: удалённый доступ, тревоги, тренды и оптимизация режимов в реальном времени повышают надежность и экономят электроэнергию. Встроенная автоматика координирует компрессоры, насосы, уровни в сосудах, утилизацию тепла и переключение на фрикулинг, разгружая инженеров и страхуя от человеческого фактора.

• Предиктивные алгоритмы: анализ трендов давления/температуры и ранние уведомления.
• Интеграция с BMS: единый диспетчерский контур здания и технология PoE‑датчиков.
• PLC‑управление: компрессоры, уровни, насосы, датчики — один сценарий, одна логика.
• Автопереключение режимов: компрессорный цикл/фрикулинг по уличной температуре.
• Облачная телеметрия: доступ 24/7 для сервисных команд и журнал событий.
