Среди ключевых элементов, обеспечивающих бесшумный и эффективный цикл охлаждения в бытовых холодильниках и кондиционерах, находится скромный, но незаменимый компонент — капиллярная трубка. Основное назначение капиллярной трубки заключается в дросселировании — резком снижении давления жидкого хладагента, что приводит к его охлаждению и частичному испарению перед поступлением в испаритель.
Это целенаправленное создание перепада давления является сердцем работы холодильного контура, поскольку именно этот процесс позволяет хладагенту поглощать тепловую энергию из внутреннего объема холодильника или из помещения. В отличие от более сложных и дорогих регуляторов расхода, капиллярная трубка, представляющая собой длинный тонкий медный канал с точно рассчитанным внутренним радиусом и длиной, выполняет свою функцию без движущихся частей, полагаясь исключительно на законы гидродинамики. Её корректный подбор и работа напрямую определяют эффективность всей системы, балансируя потоки между зонами высокого и низкого давления, создаваемыми компрессором.
Роль капиллярной трубки в холодильных системах
Капиллярная трубка служит дросселирующим устройством, создающим необходимый перепад давления между конденсатором и испарителем. В отличие от терморегулирующих вентилей, она работает по чисто механическому принципу, не регулируя количество хладагента динамически. Это позволяет фреону резко снижать давление, что провоцирует его интенсивное кипение и всасывание тепла в испарителе. Таким образом, её стабильная работа фундаментально необходимо для циркуляции хладагента и эффективной работы всего агрегата.
Как работает капиллярная трубка в холодильнике
В основе функционирования этого элемента лежит принцип дросселирования, когда рабочее тело, находящееся в конденсированном состоянии после теплообменника высокого потенциала, принудительно проходит через протяжённый узкий канал.
Создаваемое гидравлическое сопротивление целенаправленно понижает потенциал потока перед его поступлением в зону низкого теплосъёма. Это резкое падение потенциала приводит к мгновенному частичному вскипанию вещества, которое затем полностью переходит в парообразную фазу, активно поглощая тепловую энергию из внутреннего пространства.
Процесс происходит без каких-либо подвижных частей, что делает его исключительно надёжным, а стабильность потока обеспечивается исключительно фиксированными геометрическими параметрами самого канала. Таким образом, данный элемент является пассивным, но критически значимым узлом, разделяющим области высокого и низкого энергетического потенциала в контуре.
Принцип регулирования потока хладагента в системе охлаждения
В контурах с фиксированной геометрией дросселя, таких как рассматриваемый, регулирование расхода осуществляется не динамически, а статически, на этапе инженерного расчёта и подбора. Процесс основан на предварительном точном расчёте гидравлического сопротивления, которое будет оказывать канал с конкретными геометрическими параметрами потока конденсированного вещества.
После запуска контура величина потока определяется исключительно этой фиксированной пропускной способностью, а также производительностью нагнетательного блока и условиями конденсации. Подобный принцип не позволяет гибко адаптироваться к изменениям внешней температуры или тепловой нагрузки внутри аппарата.
Поэтому сфера использования подобных систем ограничена устройствами, работающими в относительно стабильных условиях, где такое простое и дешёвое решение является оптимальным.
Почему капиллярная трубка является ключевым элементом холодильного цикла

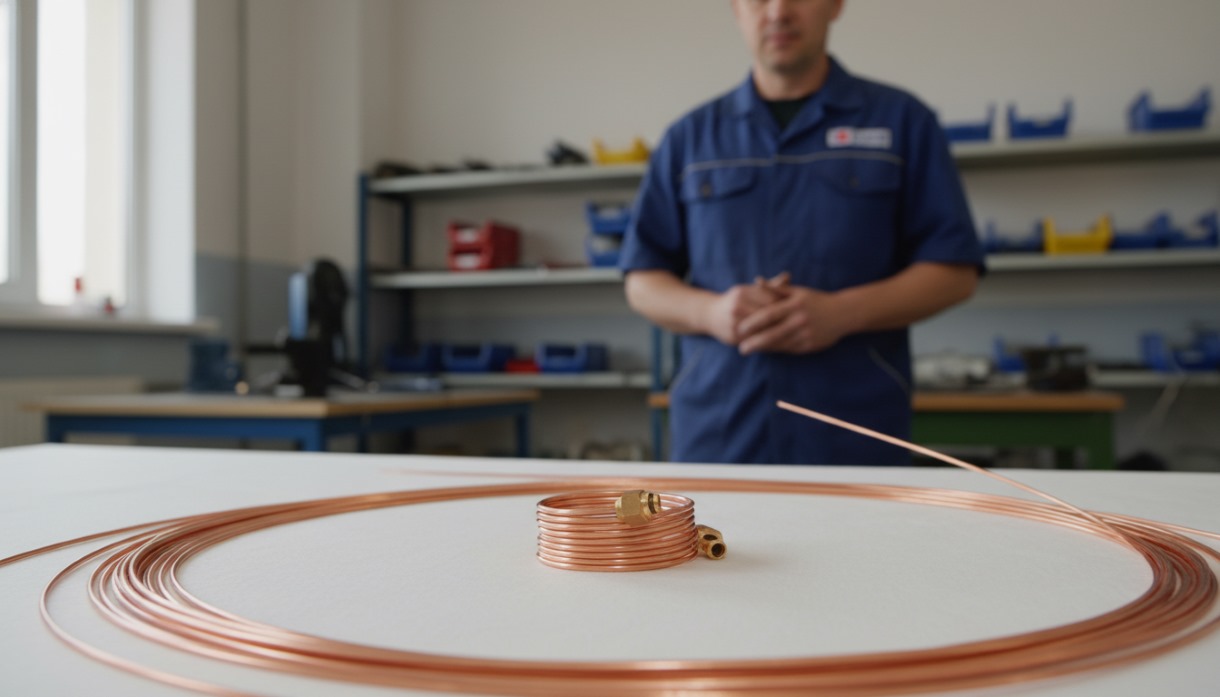

Капиллярная трубка холодильника, представляющая собой длинную узкую медную трубку, является ключевым элементом, поскольку именно она создаёт критический перепад давления, превращающий текучий хладагент после конденсации в двухфазную смесь, необходимую для эффективного кипения и отбора тепла в вапорайзере, и от её беспрепятственной работы зависит стабильность всего цикла.
Ключевые функции и особенности:
- Узкий и длинный капилляр в холодильной системе выполняет роль дросселя, обеспечивая необходимое сопротивление для разделения зон высокого и низкого давления.
- После завершения процесса конденсации именно трубка капиллярная дозирует подачу хладагента в испаритель, где начинается его кипение.
- Корректная работа системы и энергоэффективность холодильного оборудования напрямую зависят от точно рассчитанной длины и диаметра капиллярной трубки.
- Капиллярные трубки обеспечивают простую, недорогую и надежную конструкцию, благодаря чему они широко используются в бытовых холодильных установках.
- При остановке компрессора капиллярная медная трубка, будучи частью единого трубопровода, уравнивает давление между контуром высокого и низкого давления, облегчая последующий пуск двигателя.
- Однако трубки легко подвержены засорению мельчайшими частицами, поэтому для защиты капиллярной трубки необходимо устанавливать фильтр-осушитель.
- Поскольку капиллярные трубки могут засориться, их состояние является первым, что проверяют при диагностике неисправностей в системе холодильника.
Конструкция и материалы капиллярных трубок
Стандартная капиллярная трубка представляет собой очень длинный отрезок с жестко контролируемым малым внутренним сечением. Для обеспечения долговечности и надежной теплопередачи обычно применяется медная капиллярная трубка. Внутренний диаметр трубки часто составляет 1 мм или даже менее 1 мм, а длина может достигать нескольких метров, намотанных в спираль. Выбор меди обусловлен её коррозионной стойкостью, пластичностью и отличной теплопроводностью, что критично для работы в контуре.
Медный материал и особенности его применения в холодильных установках
Медь доминирует в холодильном контуре благодаря уникальному сочетанию пластичности, коррозионной стойкости и превосходной теплопроводности, что обеспечивает герметичность, долговечность и высокий КПД всей системы.
- Гладкие и пластичные медные трубки образуют прочные паяные соединения, стойкие к вибрации и перепадам давления.
- Высокая теплопередача меди напрямую определяет эффективность испарительных секций и теплообменников, влияя на экономичность холодильных установок.
- В качестве дросселирующего устройства используются капиллярные трубки из меди, так как её можно сформировать в изделие с микроскопически точным сечением.
- Пластичность материала позволяет легко изгибать капиллярные трубки и укладывать их в компактные змеевики для монтажа.
- Надёжность работы всего агрегата напрямую зависит от чистоты внутренней поверхности капиллярной трубки, где недопустимы даже мельчайшие загрязнения.
Влияние внутреннего размера на производительность системы охлаждения
Параметры проходного сечения являются одним из ключевых факторов, определяющих гидравлические характеристики всего термодинамического цикла.
Слишком большое сечение канала приводит к недостаточному дросселированию, в результате чего вещество поступает в теплообменник низкого потенциала без необходимого расширения, что резко снижает эффективность поглощения тепла.
И наоборот, чрезмерно малое сечение создаёт избыточное сопротивление, критически ограничивая количество рабочего тела, способного циркулировать в системе. Это вызывает недозаполнение зоны кипения, её частичное обмерзание и, как следствие, снижение полезной холодопроизводительности. Следовательно, отклонение от расчётного значения даже на доли миллиметра нарушает баланс контура, приводя либо к повышенному энергопотреблению, либо к перегреву и выходу из строя силового блока.
Как длина капиллярной трубки влияет на давление и охлаждение
Длина этого элемента напрямую определяет величину потерь на трение, которые испытывает поток при движении от конденсатора к зоне парообразования. Увеличенная протяжённость канала пропорционально повышает его общее гидравлическое сопротивление, что приводит к более значительному снижению энергетического потенциала вещества на выходе.
Это способствует более интенсивному последующему вскипанию и улучшению теплосъёма, но лишь до определённого оптимума. Чрезмерно длинный путь, как и слишком малое сечение, может чрезмерно ограничить объёмную подачу, вызвав нехватку рабочего тела в основном теплообменнике и падение эффективности.
Поэтому при проектировании инженеры балансируют между двумя параметрами – сечением и длиной, – чтобы добиться расчётного падения потенциала и оптимального массового расхода для конкретной модели аппарата.
Расчет и подбор параметров капиллярной трубки
Точный расчёт является ключом к производительности холодильной системы. Пропускную способность протекания и конечное давление в испарительной камере определяют два ключевых геометрических параметра: длина и внутренний размер трубки. Инженеры подбирают их, основываясь на типе фреона, мощности компрессора и требуемой температуре кипения. Любая ошибка в подборе нарушает баланс, приводя либо к недозаправке, либо к перезаправке испарительного контура хладагентом, что резко снижает эффективность охлаждения и может вывести компрессор из строя.
Как определить оптимальный диаметр капиллярной трубки для холодильника
Оптимальный диаметр капиллярной трубки для конкретного холодильника определяется не эмпирически, а является результатом строгого инженерного расчёта, учитывающего рабочие параметры компрессора, тип хладагента, требуемую холодопроизводительность и температуру кипения, при этом его внутреннее сечение должно создавать точно заданное гидравлическое сопротивление для перепада давления между конденсатором и испарительной камерой.
- Ключевой задачей является создание такого гидравлического сопротивления, которое обеспечит расчетную разницу давления между нагнетательной и всасывающей сторонами контура.
- Стандартно в малогабаритных агрегатах используются капиллярные трубки с внутренним размером от 0,5 до 1,2 мм, где точность калибровки до сотых долей миллиметра критична.
- Подобранная трубка монтируется в трубопровод жидкого хладагента после фильтра-осушителя, и любые деформации её сечения недопустимы.
- Из-за малого диаметра капиллярные трубки легко засоряются, поэтому их пропускную способность всегда проверяют при ремонте.
- Энергоэффективность и долговечность работы компрессора напрямую зависит от корректно подобранной капиллярной трубки, так как её неверный размер ведёт либо к перегреву, либо к обмерзанию вапорайзера.
Расчёт длины трубки в зависимости от мощности и температуры испарения
Определение необходимой протяжённости является сложной инженерной задачей, требующей учёта множества взаимосвязанных параметров.
Ключевым фактором для вычисления оптимальной длины служат данные о холодопроизводительности установки и требуемой температуре парообразования рабочего тела в теплообменнике низкого потенциала. В расчётах используются специальные номограммы или программное обеспечение, куда также вводятся данные о типе циркулирующего вещества, температуре конденсации и сечении самого канала.
Полученное значение обеспечивает такое сопротивление потоку, которое создаст правильное падение энергетического потенциала для эффективного вскипания и достижения проектной холодопроизводительности. Ошибка в расчётах приведёт к дисбалансу всего цикла и неэффективной работе оборудования.
Ошибки при подборе капиллярных трубок и их последствия
| Тип ошибки | Непосредственное следствие в контуре | Конечный результат для установки |
|---|---|---|
| Завышенное проходное сечение | Слишком слабое дросселирование потока. Вещество поступает в зону низкого теплосъёма в недостаточно расширенном состоянии. | Снижение холодопроизводительности, неэффективный отбор тепла, повышенное энергопотребление. Возможно постоянное функционирование мотора без достижения заданных температур. |
| Заниженное проходное сечение | Чрезмерное сопротивление на линии жидкости. Количество рабочего тела, подаваемого в теплообменник, становится недостаточным. | Недозаполнение зоны кипения, её частичное обмерзание и слабый теплообмен. Перегрев силового блока из-за недостаточного возврата паров, ведущий к его поломке. |
| Неверная длина элемента | Нарушение баланса между ёмкостью конденсатора и объёмом, поступающим в зону парообразования. | Дисбаланс всего цикла: при чрезмерной длине — эффекты, аналогичные малому сечению; при недостаточной — аналогичные большому сечению. |
| Механическая деформация (залом, сплющивание) | Локальное сужение или полное перекрытие магистрали, блокирующее циркуляцию. | Полное прекращение функционирования. Мотор работает всухую, перегревается и отключается по защите или выходит из строя. |
| Использование элемента, рассчитанного на иное рабочее тело | Несоответствие физическим свойствам (вязкость, плотность) используемого в контуре вещества. | Невозможность достижения проектных термодинамических параметров, общее падение КПД, хроническая перегрузка силовой части установки. |
| Пренебрежение установкой фильтра-осушителя | Попадание твёрдых частиц или влаги в узкий канал, вызывающее его закупорку. | Постепенное или внезапное прекращение циркуляции, диагностируемое как отказ дросселирующего устройства, и последующий простой всего аппарата. |
Области применения капиллярных трубок
Благодаря простоте и низкой стоимости, капиллярные трубки широко используются в малогабаритном и серийном холодильном оборудовании, таком как бытовые холодильники, морозильные лари и оконные кондиционеры. Их использование в комплексах кондиционирования воздуха ограничено моделями небольшой и фиксированной мощности, где не требуется точное регулирование в широком диапазоне нагрузок. Для более сложных и крупных систем, где условия работы сильно меняются, применяются расширительные клапаны.
Применение капиллярных трубок в бытовых и промышленный холодильных системах
В сегменте бытовой техники такие элементы являются стандартом благодаря предельной простоте, низкой стоимости и отсутствию необходимости в обслуживании. Для крупных промышленных установок, работающих в переменных условиях, статичный дроссель чаще всего неприменим из-за неспособности адаптировать поток к изменяющейся тепловой нагрузке.
В таких сложных контурах используются терморегулирующие вентили, обеспечивающие точную и динамическую модуляцию расхода.
Таким образом, область использования фиксированных каналов ограничивается устройствами малой и средней мощности, функционирующими в относительно стабильном температурном режиме, где их надёжность и экономичность максимально востребованы.
Использование капиллярных трубок в аппаратах охлаждения кондиционеров
В аппаратах для создания комфортного микроклимата, особенно в моделях неинверторного типа с фиксированной производительностью, эти элементы выполняют ту же ключевую функцию дросселирования.
Использование данного решения в сплит-системах и моноблоках позволяет добиться необходимого падения энергетического потенциала перед поступлением вещества в теплообменник внутреннего блока. Их использование характерно для бюджетных и среднебюджетных моделей, где значимым фактором является общее удешевление конструкции.
В более совершенных инверторных кондиционерах, требующих плавного изменения мощности, вместо них устанавливаются электронные расширительные вентили, обеспечивающие гораздо более точное и экономичное управление потоком.
Распространенные области использования в холодильном оборудовании
Капиллярные трубки нашли широчайшую реализацию в качестве простого и надёжного дросселирующего устройства, прежде всего, в массовом сегменте холодильной техники с фиксированной холодопроизводительностью и стабильными рабочими условиями, где они обеспечивают необходимый перепад давления между конденсатором и вапорайзером.
- Основная область, где капиллярные трубки используются повсеместно — это бытовые компрессионные холодильники и морозильные лари, благодаря низкой стоимости и отсутствию необходимости в регулировке.
- Они также широко применяются в небольших стационарных кондиционерах, осушителях воздуха, торговых витринах и льдогенераторах малой мощности.
- Стабильная работа такого оборудования при проектных температурах окружающей среды зависит от точного расчёта капиллярной трубки, создающей требуемый перепад давления.
- В более крупных или работающих в переменных условиях системах (например, центральные кондиционеры или промышленные холодильники) капиллярные трубки обычно не применяются, уступая место терморегулирующим вентилям.
Установка и обслуживание капиллярных трубок
При монтаже критически необходимо избежать даже малейшего сужения или деформации просвета, поэтому трубки должны аккуратно впаиваться в магистраль жидкого трубопровода на выходе из фильтра-осушителя. Обслуживание чаще всего связано с борьбой с засорением, которое может быть вызвано влагой, частицами окалины или продуктами разложения фреона. Засор капиллярной трубки — одна из самых распространенных неисправностей, диагностируемая по отсутствию охлаждения при работающем компрессоре. Для профилактики перед капилляром всегда устанавливается качественный фильтр-осушитель.
Монтаж трубки в контуре холодильника и её фиксация
Процесс монтажа требует высокой аккуратности, так как любая деформация может изменить расчётное сечение и нарушить работу всей системы. При пайке соединителей необходимо исключить перегрев, который может привести к образованию окалины внутри узкого канала и его последующему закупориванию.
Сам элемент, обычно свёрнутый в компактную спираль, надёжно фиксируется к корпусу или другим магистралям с помощью нейлоновых хомутов или скоб для гашения вибраций от работы силового блока.
Правильное крепление предотвращает трение и повреждения от соприкосновения с другими деталями в течение всего срока службы, обеспечивая стабильность первоначально заданных гидравлических характеристик.
Проверка состояния и диагностика засоров в капиллярной трубке
Диагностика начинается с анализа рабочих параметров контура: признаком проблемы часто являются аномально низкие показания манометра на стороне всасывания при одновременно повышенных значениях на линии нагнетания.
Прямым методом проверки проходимости является отсоединение элемента с обеих сторон и продувка его сжатым азотом, оценивая свободу прохода газа. Косвенными симптомами могут служить недостаточное охлаждение, обмерзание только начального участка теплообменника низкого потенциала или постоянная работа силового блока без отключения.
Для профилактики подобных неисправностей необходима правильная установка и регулярная замена фильтра-осушителя, который улавливает влагу и твердые частицы до их попадания в узкий канал.
Замена и обслуживание трубки при износе или повреждениях
Замена капиллярной трубки — это комплексная операция, требующая полного опорожнения холодильного контура, точной пайки и последующей вакуумизации системы для восстановления её герметичности и работоспособности.
- Профилактическое обслуживание самой трубки невозможно из-за её конструкции; ключевая мера — защита от влаги и загрязнений с помощью исправного фильтра-осушителя.
- Первый признак необходимости замены — нарушение нормального режима работы системы, проявляющееся в аномальных значениях давления на магистралях нагнетания и всасывания.
- Длительность и сложность ремонта напрямую зависит от конструктивной доступности капиллярной трубки в конкретной модели агрегата.
- После установки нового элемента обязательна тщательная проверка всех паяных соединений на предмет утечек хладагента.
- Завершающим этапом является заправка системы точно отмеренным количеством хладагента, соответствующим техническим требованиям производителя.
Влияние конструкции трубки на эффективность охлаждения
Геометрия капилляра напрямую диктует гидравлическое сопротивление и массовый расход хладагента. Эффективную работу всей системы охлаждения и кондиционирования обеспечивает точно рассчитанная пропускная способность этого элемента. Если трубка слишком коротка или имеет большой диаметр, перепад давления будет недостаточным, фреон не успеет полноценно расшириться, и кипение в вапорайзере будет слабым. И наоборот, слишком длинная или узкая трубка чрезмерно ограничит поток, не дополняя испарительную камеру, что также снизит холодопроизводительность и может привести к работе компрессора в опасном режиме.
Как диаметр и длина капиллярной трубки влияют на температуру охлаждения
Проходное сечение и протяженность канала определяют его гидравлическое сопротивление, что напрямую формирует величину падения энергетического потенциала рабочего тела перед зоной парообразования. Именно это конечное значение потенциала после дросселирования диктует температуру, при которой будет происходить активное вскипание вещества в основном теплообменнике.
Увеличение длины или уменьшение сечения приводит к более значительному падению потенциала, что понижает температуру фазового перехода и, соответственно, усиливает теплосъём.
Однако чрезмерное сопротивление ограничит количество циркулирующего вещества, что вызовет недозаполнение теплообменника и, парадоксально, приведёт к снижению общей холодопроизводительности и нарушению температурного баланса.
Регулирование потока хладагента для повышения энергоэффективности
Точная модуляция потока рабочего тела в контуре является ключевым фактором повышения общей экономичности климатической техники, поскольку она обеспечивает согласование производительности термодинамического цикла с реальной тепловой нагрузкой, минимизируя избыточное энергопотребление.
- Современные электронные расширительные вентили динамически изменяют сечение прохода, обеспечивая подачу оптимального объёма вещества в теплообменник при любых условиях.
- Интеллектуальное управление частотой вращения двигателя циркуляционного насоса позволяет гибко адаптировать производительность всей установки.
- Использование эжекторных технологий рекуперации энергии потока повышает коэффициент полезного действия цикла без использования дополнительных движущихся частей.
- Качественная теплоизоляция магистралей и теплообменных аппаратов косвенно снижает требуемую производительность, позволяя системе работать в более экономичном режиме.
- Автоматика, анализирующая данные с датчиков температуры и влажности, формирует управляющие сигналы для исполнительных устройств, создавая адаптивный и энергоэффективный режим функционирования.
Оптимизация работы холодильных систем за счет подбора капиллярной трубки
Корректный подбор этого пассивного компонента позволяет сбалансировать весь термодинамический цикл, обеспечивая расчётный массовый расход рабочего тела при проектных температурах конденсации и парообразования. Грамотный инженерный расчёт, учитывающий тип циркулирующего вещества, холодопроизводительность установки и рабочие температуры, является основой для энергоэффективной работы всего аппарата.
Правильно подобранный элемент гарантирует, что теплообменник низкого потенциала будет полностью и равномерно заполнен, что максимизирует полезный теплообмен и минимизирует время работы силового блока.
В итоге это приводит к снижению общего энергопотребления, повышению надёжности и увеличению ресурса наиболее дорогостоящих узлов системы за счёт обеспечения для них стабильных и расчётных режимов эксплуатации.
