Как подобрать холодильный агрегат для камеры?

Основные критерии подбора холодильного агрегата

Первое, что нужно понять: выбрать холодильную камеру и агрегат к ней — это всегда про баланс тепла. Агрегат должен отводить ровно столько тепла, сколько поступает внутри камеры извне и изнутри. На это влияет объем камеры, толщина стен, тип изоляции, температура окружающего воздуха и даже частота, с которой грузчики хлопают дверью.

Второй ключевой момент — температурный режим: одно дело хранить замороженную рыбу при -18°C, и совсем другое — свежие овощи при +5°C. И третий критерий — надежность и ремонтопригодность: дешевый агрегат может потребовать замены компрессора через год, а качественный проработает десятилетие.

Расчет холодопроизводительности для холодильной камеры

Это самый ответственный этап, где без цифр никуда. Нужно точно рассчитать холодопроизводительность — то есть то количество тепла, которое агрегат должен отнимать от камеры за единицу времени. Ошибка в расчетах приводит к тому, что холодильная установка либо не добирает температуру, либо работает на износ. В профессиональной среде используют специальные программы или таблицы, но суть одна: считают теплопритоки через стены, пол и потолок, через солнечную радиацию (если камера у окна), через закладываемые продукты и воздухообмен при открывании дверей.

• Теплоприток через ограждения зависит от разницы температур снаружи и внутри, площади поверхности и качества изоляции. Чем хуже утеплитель, тем мощнее нужен агрегат.
• Тепло от продуктов считается по массе закладки и разнице между начальной и конечной температурой. Если вы грузите теплую курицу в холодильник, агрегату придется попотеть, чтобы ее остудить.
• Эксплуатационные теплопритоки — это самый непредсказуемый пункт. Сюда входит тепло от людей, работающих в камере, от освещения, от электродвигателей вентиляторов и от открытых дверей.
• В итоге суммируют все цифры и добавляют запас 10–15%, чтобы агрегат не работал на пределе возможностей.

Учет температурного режима и условий эксплуатации

Температура за бортом — фактор, который часто недооценивают новички. Агрегат, который летом при +30°C отлично держал -18°C, зимой может переохладиться и выйти из строя, если он не адаптирован к низким температурам. Или наоборот: в жару мощности может не хватить, если не учесть климатический пояс. Условия эксплуатации диктуют не только мощность, но и тип агрегата: например, для южных регионов нужны модели с усиленным конденсатором, а для севера — с зимним комплектом автоматики.

• Температура кипения хладагента должна соответствовать нужной температуре в камере. Для хранения мороженого это одно значение, для охлаждения мяса — другое.
• Наружная температура влияет на работу конденсатора. Чем жарче на улице, тем хуже он отдает тепло и тем ниже эффективность системы охлаждения.
• Влажность и агрессивность среды тоже важны: в приморских зонах конденсаторы быстро ржавеют, нужна защита.
• Не забывайте про высоту над уровнем моря: в горах воздух разрежен, и теплообмен ухудшается.

Выбор компрессора и типа холодильного агрегата

Когда расчеты позади, встает вопрос: что именно ставить? Рынок предлагает моноблоки, сплит-системы и выносные агрегаты. Для маленьких камер часто берут моноблок — он дешевле и проще монтируется, но греет воздух прямо в помещении. Для крупных холодильных камер или для улицы лучше подходят сплит-системы, где шумный компрессор вынесен наружу. Выбор компрессора (поршневой, спиральный, винтовой) зависит от требуемой мощности и бюджета: поршневые дешевле, спиральные тише и надежнее на средних мощностях.

• Современные агрегаты часто оснащаются частотным регулированием (инвертором), что позволяет плавно менять производительность и экономить энергию.
• Для низкотемпературных камер (-25°C и ниже) нужны двухступенчатые компрессоры или специальные модели с винтовой парой.
• Стоит предусмотреть систему оттайки: иней на испарителе снижает эффективность, поэтому автоматическое удаление «шубы» обязательно.
• Не экономьте на автоматике: качественный контроллер не только поддерживает температуру, но и сигнализирует о неполадках, продлевая жизнь холодильной системы.

Типы холодильных агрегатов для промышленных камер

Если смотреть на холодильное оборудование шире, то все промышленные холодильные агрегаты для систем охлаждения можно разделить на три большие группы по конструкции: моноблоки, сплит-системы и агрегаты с выносным конденсатором.

Первые два — самые популярные для камер среднего размера, третий вариант используют, когда нужна особенная гибкость или очень большая мощность. Внутри этих групп есть деление по температурному режиму: одно дело хранить свежие огурцы, и совсем другое — замораживать тонны рыбы. От выбора типа напрямую зависит, сколько вы заплатите за монтаж, насколько шумно будет в цехе и влезет ли вообще оборудование в проем.

Моноблок и сплит-система: особенности применения

Моноблок и сплит-система — это вечная тема споров среди снабженцев. Моноблок — это цельная конструкция, где компрессор и испаритель собраны в одном корпусе, разделенном теплоизоляционной прокладкой. Его монтаж смехотворно прост: прорезал отверстие в стене камеры, повесил, включил в розетку — и работает. Но за эту простоту приходится платить: моноблок шумит и греет воздух прямо в помещении, где стоит камера. Поэтому его хорошо ставить в больших цехах с вентиляцией или на улице, где на шум всем наплевать.

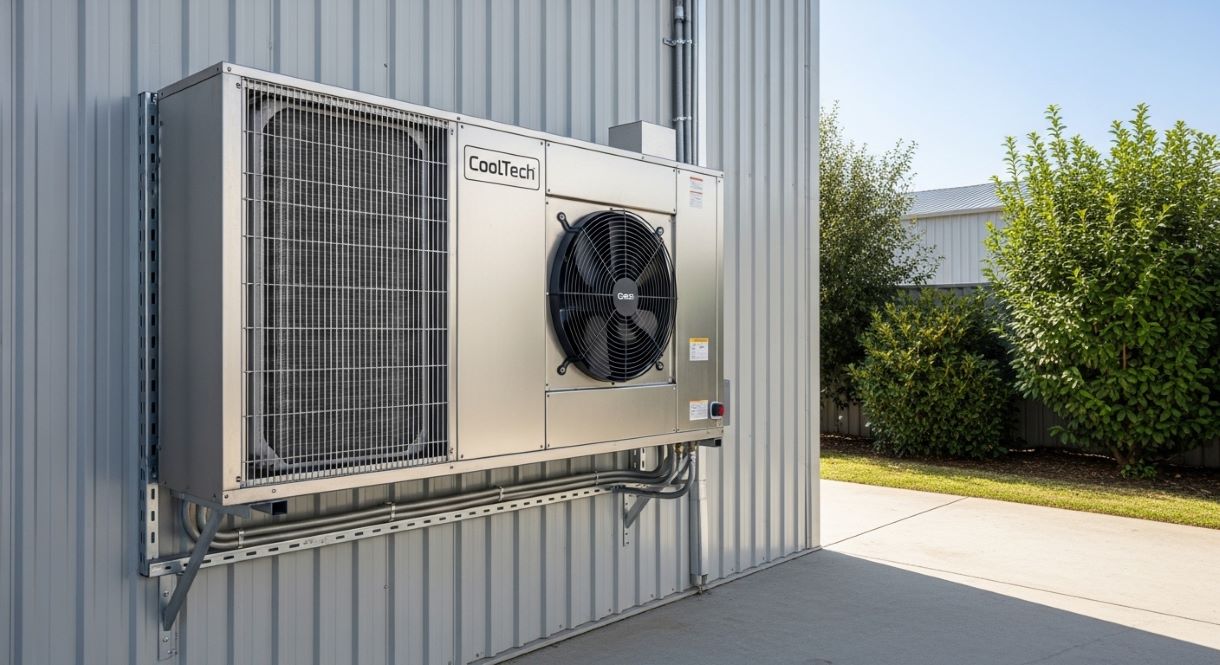

Сплит-система устроена хитрее: у нее два отдельных блока. Внутренний (испаритель) висит в камере, а наружный (компрессорно-конденсаторный) можно вынести хоть на улицу, хоть в соседний чулан.

• Монтировать сплит сложнее: нужно тянуть медные трубки и кабели, вызывать специалистов.
• Зато внутри помещения тихо и не жарко, потому что основной источник шума и тепла остался за стеной.
• Сплит-системы незаменимы в маленьких комнатах с плохой вентиляцией и там, где важен эстетичный вид.
• Два блока могут находиться на расстоянии до 15 метров друг от друга, что дает огромную свободу при планировке.

Низкотемпературный и среднетемпературный холодильный агрегат

Тут все зависит от того, что вы храните. Низкотемпературный и среднетемпературный холодильный агрегат — это две большие разницы. Среднетемпературные работают в диапазоне от +10 до -5°C. Их ставят для охлаждения напитков, молочки, овощей, колбас, сыров — всего, что не должно замерзнуть, но должно быть свежим. Низкотемпературные модели держат мороз от -15 до -25°C и ниже. Это царство замороженных полуфабрикатов, мяса, рыбы и мороженого. Конструктивно они отличаются: в «морозилках» используются другие компрессоры, более мощная изоляция и обязательная система оттайки испарителя, иначе «шуба» из инея забьет вентиляторы за пару дней.

• У низкотемпературных агрегатов холодопроизводительность сильно падает с понижением температуры кипения: если агрегат рассчитан на -25°C, при -15°C он будет мощнее, а при -30°C может не справиться.
• В среднетемпературных моделях часто применяют более простую автоматику, так как условия работы мягче.
• Для глубокой заморозки (ниже -25°C) нужны специальные агрегаты с двухступенчатым сжатием или винтовые компрессоры.

Промышленные холодильные агрегаты для систем охлаждения

Когда камера вырастает до размеров ангара (сотни кубометров), в игру вступают промышленные холодильные агрегаты для систем охлаждения тяжелого класса. Это уже не настенные коробочки, а мощные компрессорно-конденсаторные блоки, которые могут стоять отдельно, в машинном отделении. Здесь появляются новые типы: например, агрегаты с выносным конденсатором, который выносят на улицу, чтобы сброс тепла был максимально эффективным. А еще бывают многокомпрессорные станции, где несколько компрессоров работают параллельно на одну огромную камеру или на целую систему камер.

• Такие агрегаты часто собирают под заказ из полугерметичных или винтовых компрессоров.
• В них используют более сложную автоматику, включая удаленный мониторинг и управление.
• Промышленные системы могут работать на разных хладагентах (R404A, R507, аммиак) и иметь водяное или воздушное охлаждение конденсатора.
• Главные задачи здесь — отказоустойчивость и возможность работы круглый год, включая зиму (для этого ставят зимний комплект автоматики).

Расчет мощности и подбор по параметрам камеры

Чтобы правильно подобрать агрегат, нужно рассматривать камеру как единую систему, которая постоянно борется с теплом извне. Мощность агрегата — это его способность откачивать это тепло наружу. Она должна точно соответствовать суммарным теплопритокам: через стены, с продуктами, от открывания дверей. Нельзя просто взять и сказать: «На 10 кубов хватит агрегата мощностью 1 кВт». Это работает только в рекламных брошюрах. В реальности нужно учитывать, из чего сделаны стены, какая температура на улице и что вы будете хранить.

• Площадь поверхности камеры важнее ее объема: большая тонкая плита с той же кубатурой, что и квадратный куб, будет пропускать больше тепла.
• Материал и толщина изоляции — критический параметр. Пенополиуретан толщиной 80 мм и 150 мм дают совершенно разную нагрузку на агрегат.
• Температурный режим внутри камеры определяет класс агрегата: низкотемпературному нужна большая мощность при той же изоляции, чем среднетемпературному.
• Интенсивность эксплуатации: в проходном складе с постоянно открытой дверью теплопритоки будут в разы выше, чем в герметичном хранилище, куда заходят раз в день.

Как рассчитывать мощность холодильного агрегата для камеры

В профессиональной среде для этого используют либо сложные таблицы, либо специальный софт. Но общий принцип такой: считается общая площадь всех поверхностей камеры (стены, потолок, пол), умножается на разницу температур снаружи и внутри и на коэффициент теплопередачи изоляции. Получаем теплоприток через ограждения. Дальше прибавляем тепло от закладываемых продуктов (если они теплее, чем надо), тепло от электроприборов внутри, от людей и от воздухообмена при открывании дверей.

• Теплоприток от продуктов зависит от их типа (мясо, овощи, напитки) и суточной закладки. Мясо при 0°C несет меньше тепла, чем партия только что выпеченного хлеба.
• Коэффициент запаса (обычно 10–20%) добавляют, чтобы агрегат не работал на пределе возможностей.
• В итоге получается цифра в киловаттах или BTU/час, по которой и выбирают конкретную модель из каталога.
• Стоит помнить: паспортная мощность агрегата указывается для определенных условий (температура кипения и конденсации), и если они отличаются, реальная производительность упадет.

Роль конденсатора, испарителя и воздухоохладителя

Представьте себе сердце и легкие. Компрессор — это сердце, которое гоняет кровь (хладагент). Но чтобы кровь охлаждалась, нужны легкие. В холодильной системе легкие — это конденсатор и испаритель. Конденсатор стоит снаружи или в машинном отделении и сбрасывает тепло, отобранное из камеры, в атмосферу. Если он забит грязью или плохо обдувается, тепло остается в системе, давление растет, и агрегат перегревается.

Испаритель (или воздухоохладитель) находится внутри камеры. Через него хладагент забирает тепло у воздуха, который продувают вентиляторы. Если испаритель маленький, воздух не успеет остыть, а если подобран неправильно, он будет зарастать «шубой» из инея, и эффективность упадет до нуля.

• Площадь поверхности конденсатора и испарителя должна соответствовать мощности компрессора. Нельзя к мощному мотору прицепить маленький радиатор — он не справится.
• Вентиляторы обдува критичны: при их отказе теплообмен останавливается мгновенно.
• Воздухоохладитель должен равномерно распределять холод по камере, иначе в одном углу будет мороз, а в другом — слякоть.
• Для низкотемпературных камер испарители оснащают электрическими или газовыми оттайками, чтобы регулярно сбрасывать иней.

Влияние хладагента на работу оборудования

Хладагент — это кровь системы. От его типа зависит, при каких давлениях будет работать компрессор, насколько эффективно он будет отбирать тепло и как поведет себя при утечке. Раньше все ездили на R22, но его запрещают из-за вреда озоновому слою, и сейчас в ходу R404A, R507, R134a и новые олефины (например, R448A, R449A) с низким потенциалом глобального потепления.

• У каждого хладагента своя «температурная полка». Для глубокой заморозки нужны одни, для охлаждения — другие.
• Давление в системе напрямую зависит от типа газа: одни работают при высоком давлении, другие при низком, и оборудование должно быть на это рассчитано.
• Масло в компрессоре должно быть совместимо с хладагентом: с одними используются полиэфирные масла (POE), с другими — минеральные.
• Выбор хладагента влияет и на экологию, и на цену обслуживания: дорогие новые газы заставляют тщательнее следить за герметичностью, чтобы не тратить деньги на дозаправку.

Энергоэффективность и эксплуатация холодильных установок

Когда говорят об энергоэффективности, чаще всего вспоминают класс A+++ и красивые наклейки. В реальном мире на производстве энергоэффективность складывается из сотни мелочей: от правильной настройки автоматики до своевременной очистки ребер конденсатора.

Холодильная установка, которая работает в оптимальном режиме, потребляет на 15–30% меньше электричества, чем та же модель, но с забитым теплообменником или неверным давлением.

Кроме того, энергоэффективность напрямую связана с экологией: меньше потраченной энергии — меньше выбросов CO2 при ее генерации. И главное: все эти проценты в конечном итоге превращаются в живые деньги, которые остаются в вашем кармане, а не уходят энергетикам.

Критерии энергоэффективности холодильных агрегатов

Самый главный показатель, на который смотрят инженеры, — это коэффициент преобразования (COP) или холодильный коэффициент. Он показывает, сколько киловатт холода вы получаете с одного киловатта затраченной электроэнергии. Но паспортный COP — это цифры в идеальных лабораторных условиях. В реальности на эффективность влияет множество факторов: температура кипения и конденсации, перегрев всасываемого пара, качество изоляции трубопроводов.

• Современные компрессоры с инверторным управлением (частотным регулированием) позволяют плавно менять производительность и избегать пиковых нагрузок, что дает экономию до 30% по сравнению с устаревшими моделями.
• Электронные терморегулирующие вентили (ЭТВ) точнее дозируют подачу хладагента, чем механические аналоги, поддерживая оптимальный режим при любых условиях.
• Теплообменники с микроканальным оребрением эффективнее отводят тепло и меньше забиваются грязью.
• Наличие системы фрикулинга (естественного охлаждения) в агрегатах для умеренного климата позволяет зимой вообще не включать компрессор, экономя до 80% энергии в холодное время года.

Оптимизация подбора под условия эксплуатации

Самый энергоэффективный агрегат в мире будет бесполезен, если он подобран без учета того, как именно вы будете его эксплуатировать. Оптимизация начинается с честного ответа на вопросы: что за продукт лежит в камере, как часто открываются двери, какая температура на улице летом и зимой. Например, для склада с круглосуточным доступом нужен запас по мощности, чтобы агрегат успевал откачивать тепло от вечно открытой двери. А для камеры глубокой заморозки, куда заходят раз в сутки, можно выбрать модель поменьше, но с хорошей автоматикой.

• Учитывайте сезонные колебания температуры: агрегат с воздушным охлаждением летом работает тяжелее, чем зимой. Для южных регионов нужен усиленный конденсатор или водяное охлаждение.
• Для систем с большим количеством камер рационально использовать центральное холодоснабжение с несколькими компрессорами, которые включаются по потребности.
• Стоит правильно расположить датчики температуры и настроить циклы оттайки, чтобы не греть воздух впустую.
• Использование тепла конденсации для подогрева пола или воды (рекуперация) может превратить холодильную установку в дополнительный источник экономии.

Техническое обслуживание и надежность холодильного оборудования

Даже самый надежный агрегат требует внимания. Техническое обслуживание — это не прихоть сервисных инженеров, а гарантия того, что установка не встанет посреди ночи, когда в камере лежит груз на миллион рублей. Регламентные работы включают проверку уровня и качества масла, контроль герметичности соединений, очистку фильтров-осушителей и теплообменников. Особое внимание уделяется электрике: ослабленные контакты в щите управления — одна из частых причин пожаров и отказов оборудования.

• Периодичность обслуживания зависит от типа хладагента и условий эксплуатации. Аммиачные системы требуют более частого контроля, чем фреоновые.
• При сервисном обслуживании обязательно проверяют работу предохранительных клапанов и автоматики безопасности.
• Современные системы удаленного мониторинга позволяют получать сигнал о неполадке на смартфон и реагировать еще до того, как температура в камере начнет расти.
• Ведение журнала эксплуатации, куда заносятся все параметры и ремонты, помогает вовремя заметить тенденцию к ухудшению работы и предотвратить серьезную аварию.

Выбор холодильного агрегата под конкретную камеру

Универсального рецепта тут нет, потому что каждая камера уникальна. То, что идеально работает в мясном магазине, может провалить задачу в овощном складе. Выбор холодильного агрегата под конкретную камеру — это всегда индивидуальный расчет, учитывающий не только объем, но и качество изоляции, климат региона, тип хранения продуктов и даже логистику внутри помещения.

Главное правило: не пытайтесь сэкономить, взяв агрегат «на глаз» или по совету знакомого, у которого «такая же камера». Слишком много переменных, чтобы гадать на кофейной гуще. Лучше потратить время на расчеты или обратиться к специалисту, чем потом выбрасывать испорченный товар.

Подбор холодильного агрегата для холодильной камеры по объему

Самый распространенный миф среди новичков: «Чем больше объем, тем мощнее нужен агрегат». На самом деле зависимость не прямая. Две камеры одинакового объема, но одна вытянутая в длину, а другая кубической формы, будут иметь разную площадь поверхности, а значит, и разные теплопритоки через стены. Кроме того, на подбор холодильного агрегата для холодильной камеры по объему влияет, где стоит камера: на улице под солнцем или внутри прохладного цеха.

• При расчетах часто используют упрощенные таблицы, где для каждого объема и температуры указана примерная мощность. Но это лишь отправная точка.
• Учитывайте суточную закладку продуктов: если вы раз в день загружаете теплую партию, агрегату потребуется запас мощности, чтобы быстро ее остудить.
• Толщина изоляции имеет колоссальное значение: камера из 80-мм панелей потребует более мощный агрегат, чем такая же, но из 120-мм.
• Не забывайте про пол и потолок: через них тоже идет тепло, особенно если камера стоит на бетонном полу без подогрева.

Учет работы оборудования в разных температурных режимах

Оборудование, которое идеально держит -18°C зимой, может не справиться с этой задачей в летнюю жару. И наоборот, агрегат, настроенный на +5°C, будет работать некорректно, если его переключить на заморозку. Учет работы оборудования в разных температурных режимах — это понимание того, что компрессор, испаритель и конденсатор должны быть согласованы между собой для конкретного диапазона температур кипения и конденсации.

• Для низких температур (-25°C и ниже) нужны специальные компрессоры с увеличенным объемом, способные работать при высоком отношении давлений.
• В регионах с жарким летом конденсатор должен иметь запас поверхности, чтобы хладагент успевал сконденсироваться даже при +40°C на улице.
• Зимой, наоборот, нужна защита от низкого давления конденсации: либо зимний комплект (регулятор давления), либо вентилятор с регулировкой оборотов.
• При работе в режиме охлаждения (+5°C) требования к маслу и хладагенту мягче, чем при заморозке, где масло должно сохранять текучесть и возвращаться в компрессор.

Сравнение агрегатов для систем охлаждения

Критерий	Бюджетный агрегат	Агрегат среднего класса	Премиум-класс
Цена покупки	Низкая	Средняя	Высокая
Энергоэффективность (COP)	Ниже среднего	Средняя	Высокая (инвертор, ЭТВ)
Ресурс компрессора	3–5 лет	7–10 лет	15+ лет
Автоматика	Механическая, базовая	Электронная, с дисплеем	Программируемая, с удаленным доступом
Ремонтопригодность	Запчасти есть, но качество низкое	Хорошая доступность	Отличная, но дорого
Шум	Высокий	Средний	Низкий

Монтаж и запуск холодильной установки

Монтаж начинается задолго до того, как вы привезете агрегат на объект. Сначала нужно подготовить место: убедиться, что фундамент или кронштейны выдержат вес, а площадка для наружного блока не заливается дождем и не заметается снегом. Монтаж и запуск холодильной установки должны выполняться только квалифицированными специалистами, потому что в процессе нужно будет вакуумировать систему, заправить хладагент и правильно настроить автоматику.

После механического соединения блоков и электрических подключений начинается этап пусконаладки: проверка на герметичность, пробный пуск и выход на режим. Только когда температура в камере стабилизируется и агрегат начинает цикличную работу, можно считать, что запуск прошел успешно.

Требования к установке холодильного агрегата

Установка холодильного оборудования регламентируется не только здравым смыслом, но и техническими нормативами. Главное требование — обеспечить беспрепятственный поток воздуха для конденсатора. Нельзя задвигать наружный блок в угол, где он будет задыхаться и перегреваться. Расстояние до стен должно быть не меньше указанного в инструкции, обычно 30–50 см. Второй важный момент — компрессор не любит перекосов: устанавливать блок нужно строго по уровню, иначе масло не будет возвращаться и детали быстро износятся.

• Трассы трубопроводов между внутренним и наружным блоком должны быть максимально короткими и с минимальным количеством изгибов. Каждый лишний метр и колено снижают эффективность.
• Теплоизоляция всасывающей магистрали обязательна, особенно в теплых помещениях, иначе на трубе будет образовываться конденсат, капающий на пол и оборудование.
• Электропитание должно соответствовать мощности компрессора, с отдельным автоматом и УЗО. Слабый кабель или плохие контакты — частая причина пожаров.
• Для наружных блоков обязателен защитный козырек от снега и сосулек, а также антивандальная решетка, если есть риск доступа посторонних.

Интеграция с холодильной камерой и системами охлаждения

Агрегат — это сердце, но ему нужны сосуды и капилляры, чтобы доставить холод к продукту. Интеграция включает соединение испарителя (воздухоохладителя) с трубопроводами, установку дренажной системы для отвода талой воды и подключение датчиков температуры. Стоит правильно расположить испаритель внутри камеры: он должен равномерно обдувать воздухом все стеллажи, а не только ближайшие коробки. Дренаж нужно делать с гидрозатвором и, желательно, с подогревом, чтобы зимой слив не замерз и камера не превратилась в каток.

• Если в системе несколько камер, нужно правильно рассчитать диаметры труб и установить соленоидные вентили, чтобы отключать неработающие линии.
• Для систем с воздушным охлаждением важно согласовать производительность вентиляторов испарителя с объемом камеры, чтобы воздух не застаивался.
• Не забывайте про ресивер: он должен быть достаточного объема, чтобы вместить весь хладагент при оттайке или остановке.
• Автоматика должна быть связана с пультом управления, чтобы можно было контролировать температуру и режимы удаленно.

Проверка энергоэффективности после запуска

Самый интересный этап наступает после того, как все заработало. Нужно убедиться, что установка потребляет ровно столько, сколько заложено в проекте, а не «жрет» лишнее из-за скрытых дефектов. Проверка энергоэффективности после запуска включает замер фактической холодопроизводительности и сравнение ее с паспортными данными при текущих температурах. Если агрегат работает дольше положенного или не отключается, значит, где-то ошибка: либо мощность подобрана неверно, либо система негерметична, либо теплообменники забиты.

• Измеряют перегрев и переохлаждение хладагента: отклонения от нормы указывают на неправильную заправку или неисправность ТРВ.
• С помощью токовых клещей проверяют потребляемый ток компрессора — он не должен превышать номинальный.
• Оценивают скорость падения температуры в камере после загрузки продуктов: если она падает слишком медленно, мощности не хватает.
• В идеале приглашают специалиста с тепловизором, чтобы проверить изоляцию трубопроводов и отсутствие перегревов на контактах. Все эти замеры заносят в акт ввода в эксплуатацию, который станет отправной точкой для дальнейшего обслуживания.
