Стеновые сэндвич-панели c PIR Premier «ПрофХолод» — трехслойные панели с теплоизоляцией из огнестойкого пенополиизоцианурата на системе PIR Premier из лучших зарубежных компонентов.
Сэндвич-панели с PIR Premier позволяют сократить затраты на охлаждение или обогрев за счет теплопроводности 0,0194 Вт/м*К, обладают знаком СЕ, соответствуют европейскому стандарту EN-14509. Уникальный, самый глубокий на российском рынке стыковочный профиль 20 мм гарантирует отсутствие мостов холода. PIR Premier разработана в R&D центре «ПрофХолода» в 2016 году специально для сэндвич-панелей и является самой продаваемой PIR-системой в России. Сэндвич-панели производятся в любых цветах по каталогу RAL.
Технические характеристики
| Наименование показателя | Значение | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип наполнителя | PIR Premier | |||||||||||
| Плотность | (40 ± 2) кг/м3 | |||||||||||
| Толщина панелей, мм | 40 | 50 | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 | |
| Вес, кг/м2 | 8,5-9,5 | 8,9-9,9 | 9,7-10,7 | 10,4-11,6 | 11,2-12,4 | 11,9-13,2 | 12,7-14,1 | 13,1-14,5 | 13,5-14,9 | 14,2-15,8 | 15-16,6 | |
| Максимальная длина | 16 000 мм | |||||||||||
| Ширина | 1 210 мм; 1 020 мм | |||||||||||
| Рабочая ширина | 1 190 мм; 1 000 мм | |||||||||||
| Толщина металла | ≥ 0,4 мм | |||||||||||
| Поверхность металла | профилированная / гладкая | |||||||||||
| Стандартное исполнение | RAL 9003/Zn (некрашеный оцинкованный лист) | |||||||||||
| Коэффициент теплопроводности | 0,022 Вт/мK | |||||||||||
| Коэффициент термического сопротивления | 1,90 | 2,38 | 2,86 | 3,81 | 4,76 | 5,71 | 6,67 | 7,14 | 7,62 | 8,57 | 9,52 | |
| Влагопоглощение за 24 часа при относительной влажности воздуха 96% | 12,5% | |||||||||||
| Водопоглощение за 24 часа при полном погружении, % от объема | 2,5% | |||||||||||
| Звукоизоляция | 25 дБ | |||||||||||
| Показатель | Изделие | 40 мм | 60 мм | 80-120 мм | 150-200 мм |
|---|---|---|---|---|---|
| Предел огнестойкости | Стеновые PUR-панели | EI 15 | |||
| Стеновые PIR-панели | EI 15 | EI 30 | EI 45 | ||
| Кровельные PIR-панели | RE 15 | RE 15 | RE 30 | RE 30 | |
| Группа горючести | Стеновые PIR-панели | Г1 | |||
| Группа воспламеняемости | В1 | ||||
| Дымообразующая способность | Д2 | ||||
| Группа по токсичности продуктов горения | Т2 | ||||
| Группа по распространению пламени по поверхности | РП1 | ||||
Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» с закрепленными концами
| Толщина панели, мм | Допустимая нагрузка (нетто), кгс/м2 | Схема нагружения (допустимый прогиб L/200) | ||||
|---|---|---|---|---|---|---|
| Длина панели, м | ||||||
| 2 | 3 | 4 | 5 | 6 | ||
| 40 | 141 | 82 | 52 | 33 | 21 |
|
| 50 | 183 | 109 | 71 | 48 | 33 | |
| 60 | 224 | 136 | 91 | 63 | 44 | |
| 80 | 307 | 191 | 131 | 94 | 69 | |
| 100 | 390 | 246 | 171 | 125 | 94 | |
| 120 | 473 | 301 | 212 | 157 | 120 | |
| 150 | 598 | 383 | 273 | 206 | 160 | |
| 180 | 723 | 466 | 335 | 254 | 199 | |
| 200 | 806 | 521 | 376 | 287 | 226 | |
Допустимые значения равномерно распределенной нагрузки для строительных панелей «ПрофХолод» со свободными концами
| Толщина панели, мм | Допустимая нагрузка (нетто), кгс/м2 | Схема нагружения (допустимый прогиб L/200) | ||||
|---|---|---|---|---|---|---|
| Длина панели, м | ||||||
| 2 | 3 | 4 | 5 | 6 | ||
| 40 | 106 | 47 | 21 | 8 | 2 |
|
| 50 | 144 | 68 | 34 | 16 | 7 | |
| 60 | 183 | 91 | 48 | 26 | 13 | |
| 80 | 263 | 139 | 79 | 46 | 27 | |
| 100 | 344 | 189 | 113 | 69 | 43 | |
| 120 | 426 | 241 | 148 | 94 | 61 | |
| 150 | 549 | 320 | 202 | 133 | 90 | |
| 180 | 673 | 399 | 259 | 175 | 121 | |
| 200 | 755 | 453 | 297 | 204 | 143 | |
Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» с закрепленными концами
| Толщина панели, мм | Допустимая нагрузка (нетто), кгс/м2 | Схема нагружения (допустимый прогиб L/200) | ||||
|---|---|---|---|---|---|---|
| Длина панели, м | ||||||
| 2 | 3 | 4 | 5 | 6 | ||
| 40 | 167 | 146 | 123 | 100 | 78 |
|
| 50 | 216 | 194 | 170 | 145 | 119 | |
| 60 | 265 | 242 | 215 | 186 | 158 | |
| 80 | 363 | 339 | 309 | 278 | 245 | |
| 100 | 462 | 436 | 405 | 371 | 335 | |
| 120 | 560 | 534 | 502 | 466 | 427 | |
| 150 | 708 | 680 | 647 | 608 | 567 | |
| 180 | 856 | 827 | 792 | 752 | 708 | |
| 200 | 954 | 925 | 890 | 848 | 803 | |
Допустимые значения локализованной в центре нагрузки для строительных панелей «ПрофХолод» со свободными концами
| Толщина панели, мм | Допустимая нагрузка (нетто), кгс/м2 | Схема нагружения (допустимый прогиб L/200) | ||||
|---|---|---|---|---|---|---|
| Длина панели, м | ||||||
| 2 | 3 | 4 | 5 | 6 | ||
| 40 | 133 | 91 | 56 | 29 | 7 |
|
| 50 | 180 | 132 | 91 | 56 | 29 | |
| 60 | 227 | 175 | 127 | 86 | 53 | |
| 80 | 323 | 264 | 206 | 154 | 110 | |
| 100 | 420 | 356 | 289 | 228 | 174 | |
| 120 | 517 | 449 | 376 | 306 | 243 | |
| 150 | 663 | 591 | 511 | 430 | 355 | |
| 180 | 810 | 735 | 648 | 559 | 474 | |
| 200 | 908 | 831 | 741 | 647 | 555 | |
Величина прогиба потолочных панелей под собственным весом при одинаковых температурах обшивок
| Толщина панели, мм | Величина прогиба в центре, мм | Масса панели, кг | |
|---|---|---|---|
| Длина пролета панели 6 м | |||
| Концы закреплены | Концы свободны | ||
| 60 | 5,8 | 13,6 | 75,7 |
| 80 | 4,3 | 8,9 | 81,3 |
| 100 | 3,4 | 6,6 | 87 |
| 120 | 2,9 | 5,3 | 92,7 |
| 140 | 2,6 | 4,4 | 98,4 |
| 150 | 2,4 | 4 | 101,3 |
| 160 | 2,3 | 3,8 | 104,1 |
| 180 | 2,1 | 3,4 | 109,8 |
| 200 | 2 | 3 | 115,5 |
Конструкция

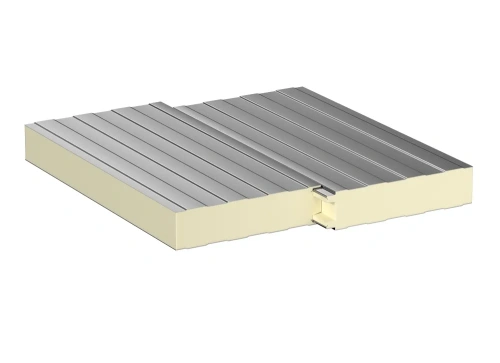

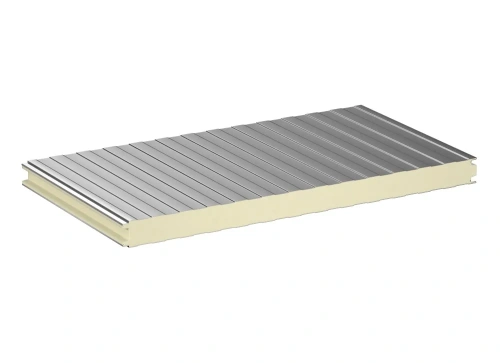

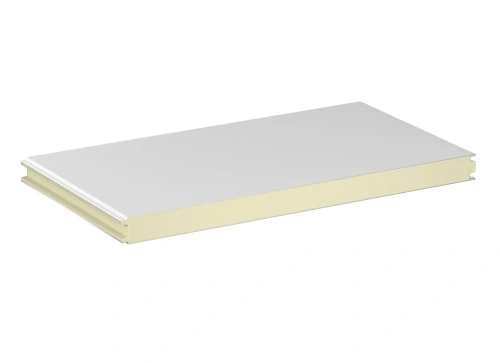

Стеновые сэндвич-панели с утеплителем из пенополиизоцианурата PIR Premier — современный гидро- и теплоизоляционный строительный материал.
Глубина стыковки стеновых сэндвич-панелей с ПИР по пене — 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов сэндвич-панелей с PIR, имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения
Стыковочные зазоры сэндвич-панелей с ПИР не более 0,5 мм сокращают потери тепла и использование монтажных материалов. Внешний стыковочный зазор обеспечивает стабильность конструкции при тепловом расширении.
Края металлических листов уходят в пену, придавая сэндвич-панелям дополнительную жесткость. При стыковке сэндвич-панелей c PIR по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет панели при стыковке.
Микропрофиль глубиной 1,5 мм обеспечивает сэндвич-панелям максимальную жесткость.
Вы также можете заказать в «ПрофХолоде» сэндвич-панели с микропрофилем «микроволна» или Microrib. «Микроволна» создает ощущение глубины и текстуры, вносит динамичный элемент в дизайн, поддерживая мягкую игру света и тени, чтобы фасад выглядел максимально эффектно. Помимо эстетических преимуществ, микропрофиль придает сэндвич-панелям дополнительную жесткость, делая их более устойчивыми к изгибу и деформации.
«Микроволна» выполняется на стальных листах толщиной от 0,4 до 0,7 мм.
Размеры трехслойных стеновых сэндвич-панелей с PIR Premier:
- Толщина стеновых сэндвич-панелей: 40—200 мм
- Ширина стеновых сэндвич-панелей: 1190, 1000 мм
- Длина стеновых сэндвич-панелей: до 16 000 мм
Стеновые сэндвич-панели с ПИР производятся с уплотнительной ППЭ лентой. При монтаже низкотемпературных камер, чтобы исключить мосты холода, рекомендуется удалить ленту ППЭ и залить в стык монтажную пену. Ленту рекомендуется сохранять для эффективного стыка сэндвич-панелей в среднетемпературных камерах.
Сэндвич-панели c PIR Premier обладают европейским сертификатом СЕ и демонстрируют сопротивление более 170 кПа при испытаниях прочности на сжатие при 10% деформации и более 150 кПа на разрыв при плотности 40 кг/м3.
Вы можете заказать в «ПрофХолоде» стеновые сэндвич-панели с ПИР под ваше техническое задание любой нужной длины с любым металлом российского или зарубежного производства для любого типа объектов: складов, птичников, коровников, пищевых производств, цехов и так далее.
Вы также можете заказать необходимую вам толщину или проконсультироваться с нашими инженерами: толщина стеновых сэндвич-панелей подбирается с учетом климата и каждого конкретного объекта.
Система PIR Premier
Кастомизированный бленд PIR Premier c 2016 года гарантирует качество сэндвич-панелей «ПрофХолода» и «PIR Плиты»®: теплопроводность и физико-механические характеристики. Потому что он создан для использования именно на установленных в «ПрофХолоде» автоматических линиях по производству сэндвич-панелей. Большинство производителей в России и во всем мире используют универсальные решения от ограниченного круга производителей сырьевых систем.
Система PIR Premier — самая продаваемая система в России. Система сертифицирована по европейскому стандарту EN14509, все сэндвич-панели «ПрофХолода» на этой системе обладают знаком СЕ.
Сэндвич-панели c PIR Premier демонстрируют сопротивление более 170 кПа при испытаниях прочности на сжатие при 10% деформации и более 150 кПа на разрыв при плотности 40 кг/м3.
Чтобы гарантировать качество утеплителя, все компоненты PIR Premier проходят входной контроль в Научно-исследовательском центре «ПрофХолода». Критерием отбора служат плотность, вязкость и другие химические показатели, — всего около 36 параметров. Это позволяет добиться высоких физико-механических свойств пены, улучшенных показателей растекаемости и низкого коэффициента теплопроводности. Также проводятся испытания по водопоглощению, стабильности размеров и потере массы в соответствии с ГОСТом на ячеистые пластмассы.
Для внедрения стабильной рецептуры на линии технологи «ПрофХолода» провели более 100 испытаний: попробовали около 9 различных катализаторов от 5 поставщиков со всего мира, чтобы подобрать оптимальное соотношение рецептуры, давления компонентов и скорости движения пресса на автоматизированных линиях «ПрофХолода».
Чтобы гарантировать качество каждого квадратного метра в процессе производства, Научно-исследовательский центр компании в онлайн-режиме контролирует состав и характеристики сэндвич-панелей с помощью мониторинга более 15 показателей с линии.
Чтобы контролировать свойства PIR Premier на молекулярном уровне, в начале 2020 года «ПрофХолод» установил на производстве самую современную в мире установку по производству сложных полиэфиров от немецкой компании H&S.
Потому что «ПрофХолод» верит, что именно здесь, в России, можно производить наукоемкие продукты, чтобы экономить партнерам и клиентам энергию и деньги.

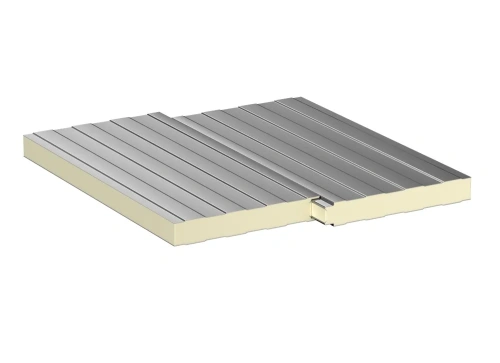

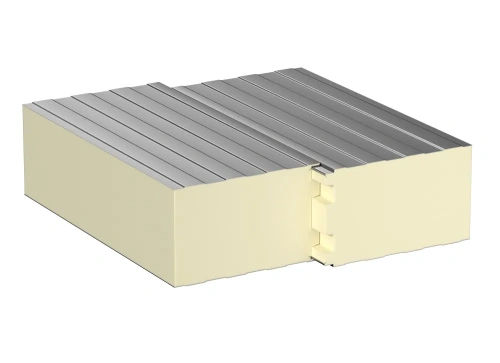

Замки фиксации
40-60 мм
80-150 мм
180-200 мм
Плюсы замка сэндвич-панелей «ПрофХолод»
-
Глубина стыковки по пене составляет 20 мм. Замок «ПрофХолод» — самый глубокий среди российских аналогов, имеет самую большую длину стыка, обеспечивает минимальные тепловые потери соединения.
-
Стыковочные зазоры не более 0,5 мм минимизируют тепловые потери конструкции и расход монтажных материалов. Внешний стыковочный зазор препятствует разрушению конструкции при тепловом расширении и составляет не более 1 мм.
-
Максимальная жесткость сэндвич-панелей обеспечивается за счет специальной конструкции, когда края металлических листов уходят в пену, и микропрофиля глубиной 1,5 мм. При стыковке панелей по металлическому листу образуется треугольный паз, который фиксирует герметик. Коническая форма металлической обкладки замка направляет сэндвич-панели при стыковке.

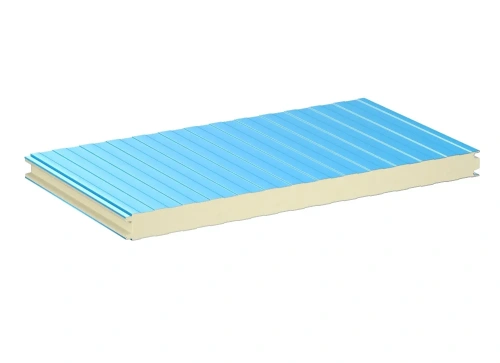

Профилирование поверхности
Преимущества
-
Низкая теплопроводность 0,0194 Вт/м*К с PIR Premier
-
Материал пожаробезопасен, негорюч, затухает после воздействия огня
-
Высокая плотность и жесткость пенополиизоцианурата PIR PremierБолее 170 кПа при испытаниях прочности на сжатие при 10% деформации и более 150 кПа на разрыв при плотности 40 кг/м3
-
Ежегодная экономия за счет сокращения энергопотерь ППУ толщиной 115 мм ежегодно экономит 162 кВт·ч на 1 м² изолированной поверхности
-
Контроль свойства PIR Premier на молекулярном уровне
Сроки производства
Две непрерывные линии по производству сэндвич-панелей с наполнителем из огнестойкого пенополиизоцианурата PIR Premier мощностью до 6 000 000 квадратных метров сэндвич-панелей в год позволяют максимально точно спрогнозировать сроки поставки продукции для строительства ваших объектов: складов, холодильных камер, промышленных, сельскохозяйственных зданий.
Ваши сэндвич-панели будут готовы в течение 2 недель с момента оформления заказа. Для доставки по Москве и Московской области — организуем перевозку за один день с момента готовности заказа. Для доставки по другим регионам — организуем перевозку за два дня с момента готовности заказа. Надо привезти продукцию в другую страну? Организуем перевозку за 3-4 дня с момента готовности заказа.
Цены
Виды покрытий, которые используются при производстве сэндвич-панелей:
- RAL – оцинкованная сталь с полиэфирным покрытием, цвет по умолчанию RAL 9003, возможно исполнение в других цветах. Для универсального использования. RUV 2, RC 2;
- Zn – оцинкованная сталь без полиэфирного покрытия. Для универсального использования;
- AISI 304 – нержавеющая сталь для пищевых производств;
- AISI 430 – нержавеющая сталь для непищевых производств;
- PVDF – сталь со специальным покрытием для сельскохозяйственных зданий. RUV 4, RC 4;
- PU - сталь с полиуретановым покрытием;
- Food safe – сталь со специальным покрытием для мясных, рыбных, молочных, сырных и других пищевых производств, помещений с постоянной влажностью. RUV 4, RC 5.
